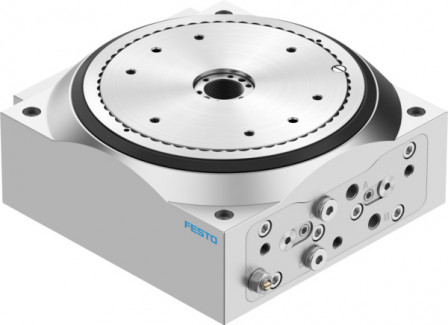

DHTG-140-12-A Plateau à indexation FESTO 548091
Voir les documents
Voir les détails techniques
Références
D2505702246
Web : A700-A537740
Fabricant : 548091
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Plateau à indexation DHTG-140-12-A Pour la détection de position. Taille=140, Parallélisme des plateaux=<= 0,04 mm, Planéité des plateaux=<= 0,02 mm, Concentricité des plateaux=<= 0,02 mm, Reproductibilité de l'angle d'oscillation=<= 0,03 deg
| Degré de protection | IP54 |
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 992251 |
| Structure de construction | Accouplement à couronne dentée, Crémaillère/Pignon, cycle de travail à guidage forcé |
| Position de montage | indifférent |
| Mode de fixation | avec trou débouchant et douille de centrage |
| Raccord pneumatique | Taraudage G1/8 |
| Pression de service (BAR) | 4, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Température de stockage (GC) | -20, 80 |
| Matériau joints d'étanchéité | NBR, TPE-U (PU) |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Taille | 140 |
| Moment d’inertie de masse (KGC) | 3000 |
| Amortissement | YSRJ: Amortisseur, amortissement dur, ajustable |
| Détection de position | pour capteurs inductifs |
| Mode de fonctionnement | à double effet |
| Couple de rotation théorique à 6 bar (NM) | 18,1 |
| Matériau des butées | Acier galvanisé |
| Répétabilité de l'angle d'oscillation (DEG) | 0,03 |
| Niveau de pression sonore (DBA) | 70 |
| Parallélisme du plateau (MM) | 0,04 |
| Planéité du plateau (MM) | 0,02 |
| Concentricité du plateau (MM) | 0,02 |
| Pas | 12 |
| Force axiale statique max. (N) | 4000 |
| Couple de basculement statique max. (NM) | 300 |
| Force radiale statique max. (N) | 6000 |
| Moment tangentiel statique max. (NM) | 200 |
| Matériau du plateau | Acier galvanisé |
| Série | DHTG |
