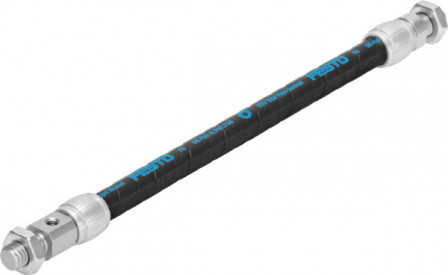

DMSP-5-50N-RM-CM Muscle pneumatique FESTO 8114532
Référence web : A700-D071239
Référence fabricant : 8114532
Référence fabricant : 8114532
DMSP-5-50N-RM-CM Muscle pneumatique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Conception | Membrane de contraction |
| Position de montage | indifférent |
| Pression de service (BAR) | 0, 6 |
| Raccord pneumatique | M3 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Température ambiante (°C) | -5, 60 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone, sans cuivre ni PTFE |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Agrément | TÜV |
| Taille | 5 |
| Matériau écrou | Acier, zingué |
| Course (MM) | 0, 200 |
| Mode de fonctionnement | en traction, à simple effet |
| Longueur nominale (MM) | 50 |
| Matériau diaphragme | AR, CR |
| Matériau manchon | Alliage d'aluminium, incolore anodisé |
| Répétitivité | <= 1 % de la longueur nominale, cyclique |
| Theoretical force at 0.6 MPa (6 bar, 87 psi) (N) | 140 |
| Matériau flasque | Alliage d'aluminium, incolore anodisé |
| Augmentation de diamètre à la contraction max. (mm) | 12 |
| Contraction max. | 20 % de la longueur nominale |
| Distension max. | 1 % de la longueur nominale |
| Tolérance de parallélisme admissible | ±0,5 % jusqu’à 400 mm de longueur nominale |
| Tolérance d’axe admissible (deg) | <= 1 deg |
| Charge additionnelle maximale suspendue (kg) | 5 |
| Commande musculaire théorique en pression de service maximale (N) | 140 |
| Série | DMSP |
Produits similaires
<
>
| Pression de service (BAR) | Raccord pneumatique | Taille | Course (MM) | Longueur nominale (MM) | Theoretical force at 0.6 MPa (6 bar, 87 psi) (N) | Augmentation de diamètre à la contraction max. (mm) | Contraction max. | Distension max. | Charge additionnelle maximale suspendue (kg) | Commande musculaire théorique en pression de service maximale (N) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
DMSP-10-80N-RM-CM Muscle pneumatique FESTO 8114536
Référence web : A700-D071229
|
0, 8 | G1/8 | 10 | 0, 2250 | 80 | 480 | 24 | 25 % de la longueur nominale | 3 % de la longueur nominale | 30 | 630 |
DMSP-20-100N-RM-CM Muscle pneumatique FESTO 8114534
Référence web : A700-D071230
|
0, 6 | G1/4 | 20 | 0, 2250 | 100 | 1500 | 40 | 25 % de la longueur nominale | 4 % de la longueur nominale | 80 | 1500 |
DMSP-40-120N-RM-CM Muscle pneumatique FESTO 8114530
Référence web : A700-D071236
|
0, 6 | G3/8 | 40 | 0, 2250 | 120 | 6000 | 80 | 25 % de la longueur nominale | 5 % de la longueur nominale | 250 | 6000 |
DMSP-5-50N-RM-CM Muscle pneumatique FESTO 8114532
Référence web : A700-D071239
|
0, 6 | M3 | 5 | 0, 200 | 50 | 140 | 12 | 20 % de la longueur nominale | 1 % de la longueur nominale | 5 | 140 |
