DPDM-Q-32-50-PA Vérin compact FESTO 4828472
Référence web : A700-D071652
Référence fabricant : 4828472
Référence fabricant : 4828472

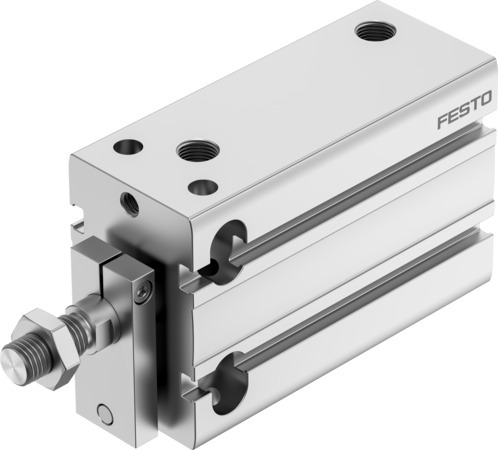

DPDM-Q-32-50-PA Vérin compact
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 991737 |
| Structure de construction | Piston, Tige de piston, Tube profilé |
| Position de montage | indifférent |
| Mode de fixation | au choix :, taraudé, à trou débouchant |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 1, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U (PU) |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 50 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Ø du piston | 32 mm |
| Sécurité anti-rotation/guidage | Tige de guidage avec étrier |
| Force théorique à 6 bar, avance (N) | 483 |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Masse déplacée à 0 mm de course (G) | 109 |
| Poids additionnel de la masse déplacée par 10 mm de course (G) | 10,5 |
| Poids de base à 0 mm de course (G) | 331 |
| Poids additionnel par 10 mm de course (G) | 52,5 |
| Variantes | Tige de piston sur 1 côté |
| Force théorique sous 6 bar, recul (N) | 415 |
| Force théorique sous 6 bar (N) | 483 |
| Type de produit | Vérin compact |
| Série | DPDM |
