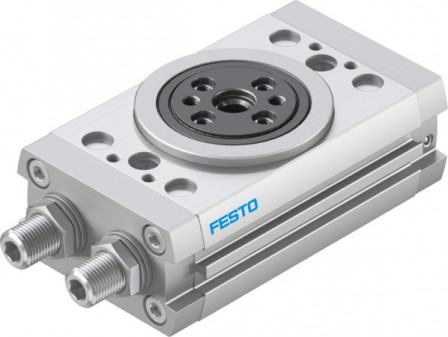

DRRD-20-180-FH-PA Vérin oscillant

DRRD-20-180-FH-PA Vérin oscillant FESTO 1395606

Voir les documents Voir les détails techniques

Références

C2505701357

Web : A700-A258376

Fabricant : 1395606

Documents

Détails techniques

Température ambiante (GC)	-10, 60
Conformité PWIS	VDMA24364-Zone III
Matériau du boîtier	Alliage d'aluminium corroyé, Anodisé lisse
Symbole	991265
Structure de construction	Crémaillère/Pignon
Position de montage	indifférent
Mode de fixation	au choix :, taraudé, à trou débouchant
Raccord pneumatique	M5
Pression de service (BAR)	3, 8
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	NBR, TPE-U (PU)
Matériau du couvercle	Alliage d'aluminium corroyé, anodisé
Taille	20
Matériau d'arbre d'entraînement	Acier traité
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	à double effet
Angle d’amortissement (DEG)	45
Angle d’oscillation (DEG)	180
Couple de rotation théorique à 6 bar (NM)	2,41
Moment d'inertie de masse admis (KGY)	0,04
Plage de réglage de l'angle d'oscillation par position finale	+10 /-100 deg
Série	DRRD

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis

Produits similaires

Produit	Pression de service (BAR)	Raccord pneumatique	Taille	Amortissement	Série
DRRD-10-180-FH-PA Vérin oscillant FESTO 2350968 H2505704756 Référence : H2505704756 Référence web : A700-A427667 Référence fabricant : 2350968 Détails	3, 8	M3	10	P : Bagues/plaques d'amortissement élastiques des deux côtés	DRRD
DRRD-12-180-FH-PA Vérin oscillant FESTO 2282067 C2505702171 Référence : C2505702171 Référence web : A700-A377258 Référence fabricant : 2282067 Détails	3, 8	M5	12	P : Bagues/plaques d'amortissement élastiques des deux côtés	DRRD
DRRD-12-180-FH-Y9A Vérin oscillant FESTO 2399248 250578054 Référence : 250578054 Référence web : A700-A280365 Référence fabricant : 2399248 Détails	2, 10	M5	12	Y9 : amortissement hydraulique interne normal	DRRD
DRRD-16-180-FH-PA Vérin oscillant FESTO 1577238 H2505702939 Référence : H2505702939 Référence web : A700-A291147 Référence fabricant : 1577238 Détails	3, 8	M5	16	P : Bagues/plaques d'amortissement élastiques des deux côtés	DRRD
DRRD-16-180-FH-Y9A Vérin oscillant FESTO 1644389 H2505702327 Référence : H2505702327 Référence web : A700-A255327 Référence fabricant : 1644389 Détails	2, 10	M5	16	Y9 : amortissement hydraulique interne normal	DRRD
DRRD-20-180-FH-PA Vérin oscillant FESTO 1395606Actuel C2505701357 Référence : C2505701357 Référence web : A700-A258376 Référence fabricant : 1395606 Détails	3, 8	M5	20	P : Bagues/plaques d'amortissement élastiques des deux côtés	DRRD
DRRD-20-180-FH-Y9A Vérin oscillant FESTO 1427379 C2505701852 Référence : C2505701852 Référence web : A700-A334059 Référence fabricant : 1427379 Détails	2, 10	M5	20	Y9 : amortissement hydraulique interne normal	DRRD
DRRD-25-180-FH-PA Vérin oscillant FESTO 1359980 H2505704229 Référence : H2505704229 Référence web : A700-A376682 Référence fabricant : 1359980 Détails	3, 8	M5	25	P : Bagues/plaques d'amortissement élastiques des deux côtés	DRRD
DRRD-25-180-FH-Y9A Vérin oscillant FESTO 1360248 H2505704361 Référence : H2505704361 Référence web : A700-A387952 Référence fabricant : 1360248 Détails	2, 10	M5	25	Y9 : amortissement hydraulique interne normal	DRRD
DRRD-32-180-FH-PA Vérin oscillant FESTO 1578512 C2505701660 Référence : C2505701660 Référence web : A700-A306451 Référence fabricant : 1578512 Détails	3, 8	G1/8	32	P : Bagues/plaques d'amortissement élastiques des deux côtés	DRRD
