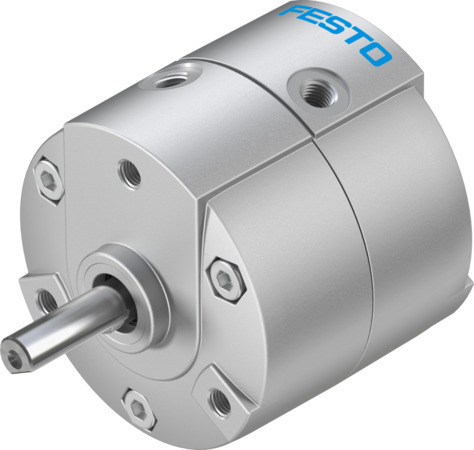

DRVS-12-90-P-EX4 Vérin oscillant

DRVS-12-90-P-EX4 Vérin oscillant FESTO 2536487

Voir les documents Voir les détails techniques

Références

Web : A700-D089590

Fabricant : 2536487

Documents

Détails techniques

Température ambiante (GC)	0, 60
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	Aluminium moulé sous pression, peint
Marquage CE (voir la déclaration de conformité)	selon la directive européenne relative à la protection antidéflagrante (ATEX)
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK EX
Symbole	991265
Structure de construction	Palette oscillante
Position de montage	indifférent
Mode de fixation	taraudé
Raccord pneumatique	M5
Pression de service (BAR)	2.5, 8
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	TPE-U (PU)
Taille	12
Aptitude à la production de batteries Li-ion	Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan
Matériau d'arbre d'entraînement	Acier inoxydable fortement allié
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	à double effet
Force d’impact max. (N)	90
Angle d’amortissement (DEG)	0,5
Angle d’oscillation (DEG)	0, 90
Fréquence d’oscillation max. sous 6 bar (HZ)	3
Force axiale max. (N)	20
Force radiale max. (N)	25
Couple de rotation théorique à 6 bar (NM)	1
Moment d'inertie de masse admis (KGY)	0,005
Répétabilité (DEG)	1
Variantes	Arbre à clavette
Catégorie ATEX gaz	II 2G
Mode de protection contre l’inflammation gaz	Ex h IIC T4 Gb X
Température ambiante Ex	0 °C <= Ta <= +60 °C
Homologation, protection antidéflagrante, hors UE	Niveau de protection du matériel Db (GB), Niveau de protection du matériel Gb (GB)
Catégorie ATEX poussière	II 2D
Mode de protection contre l'inflammation de poussière	Ex h IIIC T120°C Db X
Rayon de butée admissible (MM)	15
Série	DRVS

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis

Produits similaires

Produit	Série	Force radiale max. (N)	Force axiale max. (N)	Pression de service (BAR)	Fluide de service	Raccord pneumatique	Amortissement	Détection de position	choix par photos	Taille
DRVS-12-180-P Vérin oscillant FESTO 1845711 C2505704349 Référence : C2505704349 Référence web : A700-D089587 Référence fabricant : 1845711 Détails	DRVS	25	20	2.5, 8	Air comprimé selon ISO8573-1:2010 [7:4:4]	M5	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	FESTO/21AP0DD4.jpg::DRVS	12
DRVS-12-180-P-EX4 Vérin oscillant FESTO 2536488 A700-D089588 Référence web : A700-D089588 Référence fabricant : 2536488 Détails	DRVS	25	20	2.5, 8	Air comprimé selon ISO8573-1:2010 [7:4:4]	M5	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	FESTO/21AP0DD4.jpg::DRVS	12
DRVS-12-270-P Vérin oscillant FESTO 1845712 C2505703185 Référence : C2505703185 Référence web : A700-A558046 Référence fabricant : 1845712 Détails	DRVS	25	20	2.5, 8	Air comprimé selon ISO8573-1:2010 [7:4:4]	M5	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	FESTO/21AP0DD4.jpg::DRVS	12
DRVS-12-270-P-EX4 Vérin oscillant FESTO 2536489 A700-D089589 Référence web : A700-D089589 Référence fabricant : 2536489 Détails	DRVS	25	20	2.5, 8	Air comprimé selon ISO8573-1:2010 [7:4:4]	M5	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	FESTO/21AP0DD4.jpg::DRVS	12
DRVS-12-90-P Vérin oscillant FESTO 1845710 H2505703239 Référence : H2505703239 Référence web : A700-A307323 Référence fabricant : 1845710 Détails	DRVS	25	20	2.5, 8	Air comprimé selon ISO8573-1:2010 [7:4:4]	M5	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	FESTO/21AP0DD4.jpg::DRVS	12
DRVS-12-90-P-EX4 Vérin oscillant FESTO 2536487Actuel A700-D089590 Référence web : A700-D089590 Référence fabricant : 2536487 Détails	DRVS	25	20	2.5, 8	Air comprimé selon ISO8573-1:2010 [7:4:4]	M5	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	FESTO/21AP0DD4.jpg::DRVS	12
DRVS-16-180-P Vérin oscillant FESTO 1845714 W2505700004 Référence : W2505700004 Référence web : A700-D089591 Référence fabricant : 1845714 Détails	DRVS	30	25	2.5, 8	Air comprimé selon ISO8573-1:2010 [7:4:4]	M5	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	FESTO/21AP0DD4.jpg::DRVS	16
DRVS-16-180-P-EX4 Vérin oscillant FESTO 2536491 H2505704710 Référence : H2505704710 Référence web : A700-A421932 Référence fabricant : 2536491 Détails	DRVS	30	25	2.5, 8	Air comprimé selon ISO8573-1:2010 [7:4:4]	M5	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	FESTO/21AP0DD4.jpg::DRVS	16
DRVS-16-270-P Vérin oscillant FESTO 1845715 H2505704994 Référence : H2505704994 Référence web : A700-A445702 Référence fabricant : 1845715 Détails	DRVS	30	25	2.5, 8	Air comprimé selon ISO8573-1:2010 [7:4:4]	M5	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	FESTO/21AP0DD4.jpg::DRVS	16
DRVS-16-270-P-EX4 Vérin oscillant FESTO 2536492 A700-D089592 Référence web : A700-D089592 Référence fabricant : 2536492 Détails	DRVS	30	25	2.5, 8	Air comprimé selon ISO8573-1:2010 [7:4:4]	M5	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	FESTO/21AP0DD4.jpg::DRVS	16
