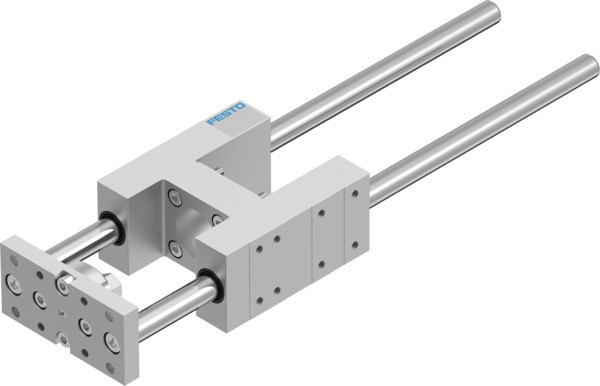

EAGF-V2-KF-50-320 Unité de guidage FESTO 2784164
Voir les documents
Voir les détails techniques
Références
Web : A700-D066727
Fabricant : 2784164
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Unité de guidage EAGF-V2-KF-50-320 pour vérin électrique ESBF. Taille=50, Course=320 mm, Jeu axial=0 µm, Position de montage=indifférent, Guidage=Patin à billes
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Structure de construction | Guidage |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Taille | 50 |
| Course (MM) | 320 |
| Guidage | Patin à billes |
| Jeu axial d'inversion (MIM) | 0 |
| Masse déplacée (G) | 3583 |
| Force max. Fy (N) | 1260 |
| Force max. Fy statique (N) | 1600 |
| Force max. Fz (N) | 1260 |
| Force max. Fz statique (N) | 1600 |
| Couple max. Mx (NM) | 65 |
| Couple max. Mx statique (NM) | 83 |
| Couple max. My (NM) | 70 |
| Couple max. My statique (NM) | 89 |
| Couple max. Mz (NM) | 70 |
| Couple max. Mz statique (NM) | 89 |
| Force de déplacement (N) | 15 |
| Matériau d'élément de guidage | Acier traité |
| Matériau de plaque étrier | Acier |
| Centre de gravité de la masse déplacée pour 0 mm de course (MM) | 46 |
| Centre de gravité additionnel de la masse déplacée pour 10 mm de course (MM) | 4,3 |
| Série | EAGF |
| Type de produit | Unité de guidage |
