EAGF-V2-KF-63-100 Unité de guidage FESTO 1725842
Référence web : A700-D066729
Référence fabricant : 1725842
Référence fabricant : 1725842

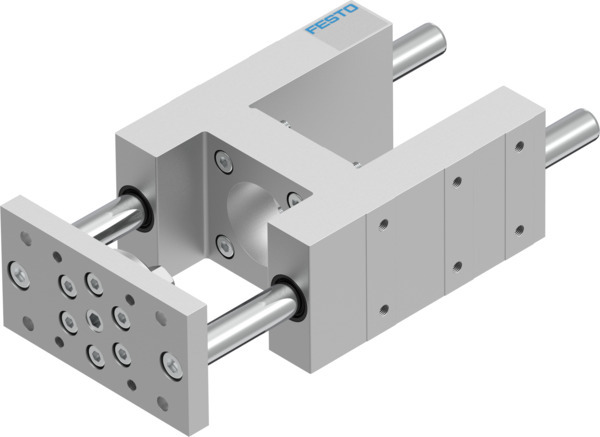

EAGF-V2-KF-63-100 Unité de guidage
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Unité de guidage EAGF-V2-KF-63-100 pour vérin électrique ESBF. Taille=63, Course=100 mm, Jeu axial=0 µm, Position de montage=indifférent, Guidage=Patin à billes
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Structure de construction | Guidage |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Taille | 63 |
| Course (MM) | 100 |
| Guidage | Patin à billes |
| Jeu axial d'inversion (MIM) | 0 |
| Masse déplacée (G) | 3045 |
| Force max. Fy (N) | 1260 |
| Force max. Fy statique (N) | 1600 |
| Force max. Fz (N) | 1260 |
| Force max. Fz statique (N) | 1600 |
| Couple max. Mx (NM) | 75 |
| Couple max. Mx statique (NM) | 95 |
| Couple max. My (NM) | 90 |
| Couple max. My statique (NM) | 115 |
| Couple max. Mz (NM) | 90 |
| Couple max. Mz statique (NM) | 115 |
| Force de déplacement (N) | 15 |
| Matériau d'élément de guidage | Acier traité |
| Matériau de plaque étrier | Acier |
| Centre de gravité de la masse déplacée pour 0 mm de course (MM) | 48 |
| Centre de gravité additionnel de la masse déplacée pour 10 mm de course (MM) | 4,1 |
| Série | EAGF |
| Type de produit | Unité de guidage |
