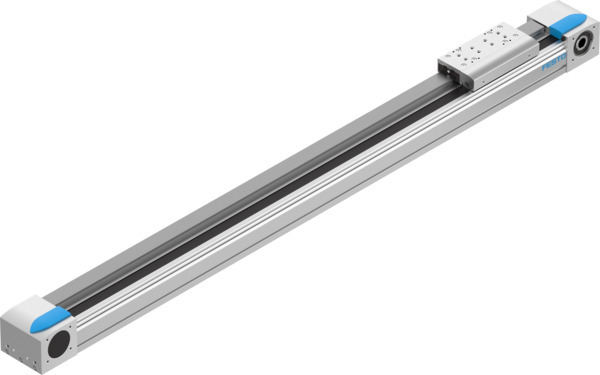

EGC-120-1200-TB-KF-0H-GK Axe à courroie crantée FESTO 3013369
Voir les documents
Voir les détails techniques
Références
H2304100168
Web : A700-A593598
Fabricant : 3013369
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Axe à courroie crantée EGC-120-1200-TB-KF-0H-GK Avec patin à billes Diamètre primitif du pignon=39,79 mm, Course de travail=1200 mm, Taille=120, Réserve de course=0 mm, Dilatation de la courroie crantée=0,13 %
| Degré de protection | IP40 |
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Symbole | 991212 |
| Structure de construction | Axe linéaire électrique, avec courroie crantée |
| Position de montage | indifférent |
| Note sur le matériau | Conforme à RoHS |
| Facteur de marche | 100% |
| Taille | 120 |
| Course utile (MM) | 1200 |
| Division de la courroie crantée (MM) | 5 |
| Poussée max. Fx (N) | 800 |
| Matériau courroie crantée | polychloroprène avec cordes de traction en fibre de verre et revêtement nylon |
| Guidage | Patin à billes |
| Matériau profilé | Alliage d'aluminium, anodisé |
| Type de moteur | Moteur pas-à-pas, Servomoteur |
| Accélération max. (MS2) | 50 |
| Vitesse maximale max. (M/S) | 5 |
| Répétabilité | ±0,08 mm |
| Moment d'inertie JH par mètre de course (KGC) | 0,93 |
| Moment d'inertie de masse JL par kg de charge utile (KGC) | 3,96 |
| Force max. Fy (N) | 6890 |
| Force max. Fz (N) | 6890 |
| Couple max. Mx (NM) | 144 |
| Couple max. My (NM) | 380 |
| Couple max. Mz (NM) | 380 |
| Diamètre effectif du pignon d'attaque (MM) | 39,79 |
| Réserve de course (MM) | 0 |
| Moments d'inertie de surface 2e degré Iy (Y12) | 4620000 |
| Moments d'inertie de surface 2e degré Iz (Y12) | 5650000 |
| Force Fy max. axe total (N) | 6890 |
| Force Fz max. axe total (N) | 6890 |
| Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 25383 |
| Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 25383 |
| Résistance au déplacement max. en marche à vide (N) | 70 |
| Moment Mx max. axe total (NM) | 144 |
| Moment My max. axe total (NM) | 380 |
| Moment Mz max. axe total (NM) | 380 |
| Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 531 |
| My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 1400 |
| Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 1400 |
| Moment d'inertie de torsion lt (Y12) | 2680000 |
| Constante d'avance (Y13) | 125 |
| Durée de vie de référence (KM) | 5000 |
| Matériau de la culasse arrière | Alliage d'aluminium corroyé, Anodisé |
| Matériau de la culasse d'actionneur | Alliage d'aluminium corroyé, Anodisé |
| Matériau du guidage du chariot | Acier |
| Matériau de rail de guidage | Acier |
| Matériau poulies | acier inoxydable fortement allié |
| Matériau du chariot | Alliage d'aluminium corroyé, Anodisé |
| Matériau du corps de blocage de la courroie crantée | Acier allié moulé |
| Série | EGC |
| Type de produit | Axe à courroie crantée |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
