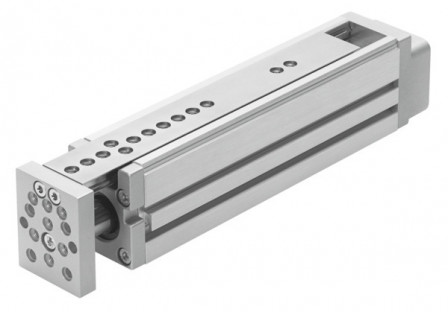

EGSL-BS-45-100-3P Mini-chariot FESTO 562225
Référence : H2505708064
Référence web : A700-D067066
Référence fabricant : 562225
Référence web : A700-D067066
Référence fabricant : 562225
EGSL-BS-45-100-3P Mini-chariot
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Degré de protection | IP40 |
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 992069 |
| Structure de construction | Guidage, Mini-chariot électrique, avec vis à billes |
| Position de montage | indifférent |
| Mode de fixation | avec accessoires, avec douille de centrage, taraudé |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Matériau du couvercle | Aluminium moulé, Verni |
| Facteur de marche | 100% |
| Taille | 45 |
| Course utile (MM) | 100 |
| Couple moteur max. (NM) | 0,205 |
| Poussée max. Fx (N) | 150 |
| Couple moteur à vide (NM) | 0,09 |
| Détection de position | pour capteurs de proximité |
| Niveau de pression sonore (DBA) | 60 |
| Guidage | Guidage par cage à billes |
| Jeu axial d'inversion (MIM) | 50 |
| Diamètre de la vis (MM) | 10 |
| Pas de la vis (Y13) | 3 |
| Type de moteur | Moteur pas-à-pas, Servomoteur |
| Type de vis | Vis à billes |
| Accélération max. (MS2) | 25 |
| Vitesse maximale max. (M/S) | 0,3 |
| Répétabilité | ±0,015 mm |
| Force radiale max. au niveau arbre d'entraînement (N) | 120 |
| Valeur indicative de charge utile, horizontal (KG) | 6 |
| Valeur indicative de charge utile, verticale (KG) | 6 |
| Moment d'inertie de masse JL par kg de charge utile (KGC) | 0,0023 |
| Moment d’inertie de masse JO (KGC) | 0,0459 |
| Matériau d'écrou de broche | Acier à roulement |
| Matériau vis | Acier à roulement |
| Masse déplacée (G) | 640 |
| Force max. Fy (N) | 631 |
| Force max. Fz (N) | 631 |
| Couple max. Mx (NM) | 18,6 |
| Couple max. My (NM) | 16,3 |
| Couple max. Mz (NM) | 16,3 |
| Matériau de plaque étrier | Alliage d'aluminium corroyé, anodisé |
| Constante d'avance (Y13) | 3 |
| Matériau de rail de guidage | Acier à roulement |
| Intervalle d’entretien | Graissage à vie |
| 820cc7bdc8367337565c9b0b87afd492_MM | 0,04 |
| Parallélisme (MM) | 0.05 |
| Poussée continue (N) | 100 |
| Série | EGSL |
| Type de produit | Mini-chariot |
