EGSS-BS-KF-45-150-10P-ST-M-H1-PLK-AA Module de mini-chariot FESTO 8083819
Référence web : A700-D085594
Référence fabricant : 8083819
Référence fabricant : 8083819

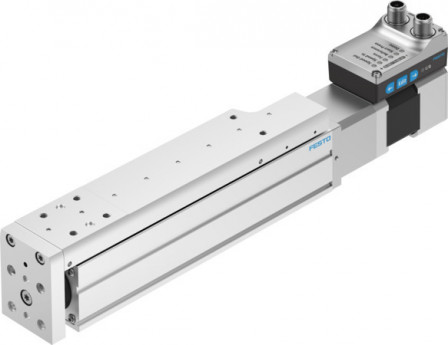

EGSS-BS-KF-45-150-10P-ST-M-H1-PLK-AA Module de mini-chariot
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Fluctuations de tension admissibles | +/- 15 % |
| Degré de protection | IP40 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 997294 |
| Structure de construction | Mini-chariot électrique, avec actionneur intégré, avec vis à billes |
| Position de montage | indifférent |
| Mode de fixation | Avec goupille cylindrique, avec accessoires, avec douille de centrage, taraudé |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Température de stockage (GC) | -20, 60 |
| Certification | RCM Mark |
| Facteur de marche | 100% |
| Taille | 45 |
| Humidité relative de l'air | 0 - 90 % |
| Course utile (MM) | 150 |
| Poussée max. Fx (N) | 120 |
| Détection de position | Codeur moteur, pour capteurs de proximité |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Guidage | Patin à billes |
| Classe de salle blanche | Classe 9 selon ISO 14644-1 |
| Jeu axial d'inversion (MIM) | 150 |
| Diamètre de la vis (MM) | 10 |
| Pas de la vis (Y13) | 10 |
| Type de moteur | Moteur pas-à-pas |
| Type de vis | Vis à billes |
| Accélération max. (MS2) | 5 |
| Vitesse maximale max. (M/S) | 0,25 |
| Répétabilité | ±0,015 mm |
| Force radiale max. au niveau arbre d'entraînement (N) | 340 |
| Valeur indicative de charge utile, horizontal (KG) | 6 |
| Valeur indicative de charge utile, verticale (KG) | 6 |
| Masse déplacée à 0 mm de course (G) | 212 |
| Poids additionnel de la masse déplacée par 10 mm de course (G) | 30 |
| Poids de base à 0 mm de course (G) | 1238 |
| Poids additionnel par 10 mm de course (G) | 63 |
| Matériau d'écrou de broche | Acier à roulement |
| Matériau vis | Acier à roulement |
| Note sur la température ambiante | Au-dessus de la température ambiante de 30 °C, il convient de réduire la puissance de 2 % par °K. |
| Classe de protection d'isolation | B |
| Indicateur de position du rotor | Codeur absolu, monotour |
| Principe de mesure de l'indicateur de position du rotor | Magnétique |
| Marquage KC | KC-CEM |
| Logique de commutation des entrées | PNP (à commutation positive) |
| IO-Link®, technique de raccordement | Connecteur mâle |
| IO-Link®, nombre de ports | 1 |
| IO-Link®, classe de port | A |
| IO-Link®, version du protocole | Appareil V 1.1 |
| IO-Link®, mode de communication | COM3 (230,4 kbaud) |
| IO-Link®, largeur des données de process IN | 2 octets |
| IO-Link®, durée de cycle minimale | 1 ms |
| Affichage | LED |
| Courant nominal (A) | 3 |
| Interface de paramétrage | IO-Link, Interface utilisateur |
| Nombre d'entrées logiques numériques | 2 |
| Caractéristiques entrée logique | Configurable, sans isolation galvanique |
| Zone de travail de l'entrée logique (V) | 24 |
| Nombre de sorties logiques numériques 24 V CC | 2 |
| Propriétés des sorties logiques numériques | Sans isolation galvanique, configurable |
| Courant max. des sorties logiques numériques (MA) | 100 |
| Spécification d'entrée logique | Selon IEC 61131-2, type 1 |
| Force max. Fy (N) | 1314 |
| Force max. Fz (N) | 1314 |
| Couple max. Mx (NM) | 8,14 |
| Couple max. My (NM) | 7,05 |
| Couple max. Mz (NM) | 7,05 |
| Matériau de plaque étrier | Alliage d'aluminium corroyé, anodisé |
| Témoin de fonctionnement | LED |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27 |
| Consommation max. (A) | 3000 |
| IO-Link®, assistance mode SIO | Oui |
| IO-Link®, contenu des données de traitement IN | 1 bit (State Intermediate), 1 bit (état Move), 1 bit (état appareil), 1 bit (état in), 1 bit (état out) |
| Fonctions supplémentaires | Détection des fins de course intégrée, Interface utilisateur |
| Alimentation électrique, type de connexion | Connecteur mâle |
| Alimentation électrique, technique de raccordement | M12x1, codage T selon EN 61076-2-111 |
| Alimentation électrique, schéma de câblage | 995989 |
| Alimentation électrique, nombre de pôles/fils | 4 |
| Consommation max. logique (MA) | 0,3 |
| IO-Link®, largeur des données des opérations OUT | 2 octets |
| Longueur de câble max. | 15 m entrées, 15 m sorties, 20 m pour fonctionnement IO-Link® |
| Logique de commutation des sorties | PNP (à commutation positive) |
| Tension nominale CC (V) | 24 |
| Classe de protection | III |
| Réserve de course (MM) | 0 |
| Fy pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 3240 |
| Fz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (N) | 3240 |
| Mx pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 20 |
| My pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 17 |
| Mz pour une durée de vie théorique de 100 km (uniquement du point de vue du guidage) (NM) | 17 |
| Constante d'avance (Y13) | 10 |
| Durée de vie de référence (KM) | 5000 |
| Matériau du guidage du chariot | Acier à roulement |
| Matériau de rail de guidage | Acier à roulement |
| Matériau du chariot | Alliage d'aluminium corroyé, Anodisé |
| Référencement | Bloc de butée fixe négatif, Bloc de butée fixe positif |
| Capacité de charge dynamique du palier fixe (N) | 7413 |
| Capacité de charge dynamique du guidage linéaire (N) | 3240 |
| Capacité de charge dyn. de la vis à billes (N) | 3200 |
| Capacité de charge statique de la vis à billes (N) | 5900 |
| Capacité de charge statique du guidage linéaire (N) | 5630 |
| Capacité de charge statique du palier fixe (N) | 3966 |
| Intervalle d’entretien | Graissage à vie |
| Résolution d'indicateur de position du rotor (BIT) | 16 |
| IO-Link®, contenu des données de service IN | 32 bit, position, 32 bits, force, 32 bits, vitesse |
| IO-Link®, mémoire de données requise (KB) | 500 |
| IO-Link®, contenu des données de traitement OUT | 1 bit (Move Intermediate), 1 bit (sortie), 1 bit (Quit Error), 1 bit (rentrée) |
| Vitesse « Speed Press » (M/S) | 0,01 |
| Interface logique, type de connexion | Connecteur mâle |
| Interface logique, technique de raccordement | M12x1, codage A selon EN 61076-2-101 |
| Interface logique, nombre de pôles/fils | 8 |
| Interface logique, schéma de câblage | 992264 |
| Fonction protectrice | Surveillance de température |
| Type de produit | Module de mini-chariot |
| Série | EGSS |
