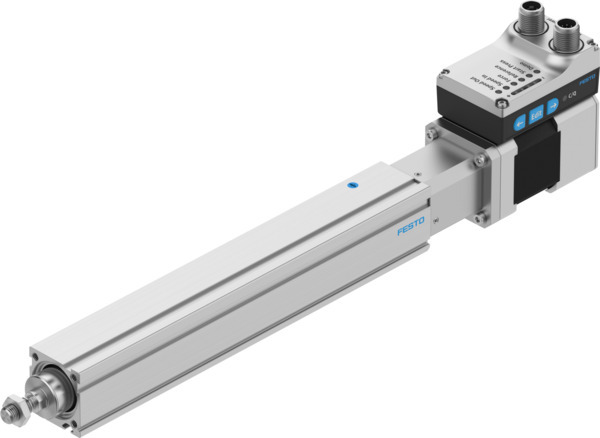

EPCS-BS-32-150-3P-A-ST-M-H1-PLK-AA Module de vérin électrique FESTO 8118269
Référence web : A700-D085664
Référence fabricant : 8118269
Référence fabricant : 8118269
EPCS-BS-32-150-3P-A-ST-M-H1-PLK-AA Module de vérin électrique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP40 |
| Poids du produit (g) | 1178 |
| Conception | Vérin électrique, avec actionneur intégré, avec vis à billes |
| Position de montage | indifférent |
| Mode de fixation | avec accessoires, taraudé |
| Température ambiante (°C) | 0, 50 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Classe de résistance à la corrosion KBK | 0 - Aucun effet de corrosion |
| Marque CE (voir déclaration de conformité) | Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, selon la directive européenne CEM |
| Température de stockage (°C) | -20, 60 |
| Matériau corps | Alliage d’aluminium anodisé |
| Agrément | RCM Mark |
| Taille | 32 |
| Humidité relative de l'air | 0 - 90 %, sans condensation |
| Poussée max. Fx (N) | 150 |
| Course (MM) | 150 |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Facteur de marche | 100 % |
| Variations de tension admissibles | +/- 15 % |
| Anti-rotation/guidage | avc guidage à palier lisse |
| Filetage de tige de piston | M8 |
| Jeu axial (µm) | 100 |
| Diamètre de la vis (MM) | 8 |
| Pas de la vis (mm/U) | 3 |
| Angle de torsion max. de la tige de piston +/- (DEG) | 1 |
| Extrémité de tige de piston | Filetage |
| Type de moteur | Moteur pas-à-pas |
| Type de vis | Vis à billes |
| Accélération max. (m/s2) | 1.5 |
| Vitesse max. (m/s) | 0.079 |
| Répétitivité | ±0,02 mm |
| Force radiale max. au niveau de l'arbre moteur (N) | 75 |
| Valeur indicative charge utile, à l'horizontal (kg) | 24 |
| Valeur indicative charge utile, à la verticale (kg) | 12 |
| Masse en mouvement à 0 mm de course (g) | 98 |
| Poids supplémentaire par 10 mm de course (g) | 24 |
| Poids de base à 0 mm de course (g) | 818 |
| Masse supplémentaire par 10 mm de course (g) | 3.3 |
| Matériau écrou de broche | Acier |
| Matériau broche | Acier à roulement |
| Classe d'isolement | B |
| Codeur de position de rotor | Codeur mono-tour absolu |
| Principe de mesure du capteur de position du rotor | magnétique |
| Symbole KC | KC-EMV |
| IO-Link, protocole | Device V 1.1 |
| IO-Link, mode communication | COM3 (230,4 kbauds) |
| IO-Link, type de port | A |
| IO-Link, nombre de ports | 1 |
| IO-Link, largeur des données de traitement IN | 2 Byte |
| IO-Link, temps de cycle minimum | 1 ms |
| Logique de commutation des entrées | NPN (à commutation négative), PNP (à commutation positive) |
| Réserve de course (MM) | 0 |
| Moment max. Mx (Nm) | 0 |
| Moment max. My (Nm) | 1.5 |
| Moment max. Mz (Nm) | 1.5 |
| Afficheur | LED |
| Courant nominal (A) | 3 |
| Interface de paramétrage | IO-Link, Interface utilisateur |
| Nombre d'entrée logiques TOR | 2 |
| Propriétés entrée logique | Sans isolation galvanique, configurable |
| Plage de fonctionnement de l'entrée logique (V) | 24 |
| Nombre de sorties logiques TOR 24 V CC | 2 |
| Propriétés sorties logiques TOR | Sans isolation galvanique, configurable |
| Courant max. sorties logiques TOR (mA) | 100 |
| Spécification entrée logique | Selon IEC 61131-2, type 1 |
| Témoin de fonctionnement | LED |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27 |
| Logique de commutation des sorties | NPN (à commutation négative), PNP (à commutation positive) |
| IO-Link, largeur des données de traitement OUT | 2 Byte |
| IO-Link, Contenu des données de process OUT | 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error) |
| IO-Link, contenu des données de processus IN | 1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out) |
| Consommation de courant max. (mA) | 3000 |
| IO-Link, assistance mode SIO | oui |
| Alimentation électrique, type de connexion | Connecteur mâle |
| Alimentation électrique, technique de connexion | M12x1, codé T selon EN 61076-2-111 |
| Alimentation, nombre de pôles/fils | 4 |
| Fonctions additionnelles | Détection des fins de course intégrée, Interface utilisateur |
| Longueur de ligne max. | 15 m entrées, 15 m sorties, 20 m pour fonctionnement IO-Link |
| Remarque sur la température ambiante | Au-dessus de la température ambiante de 30 °C, il faut réduire la puissance de 2 % par °K. |
| Tension DC nominale (V) | 24 |
| Référencement | Bloc de butée fixe négatif, Bloc de butée fixe positif, Interrupteur référence |
| Déclenchement de l'encodeur de position du rotor (Bit) | 16 |
| IO-Link, mémoire de données nécessaire (Byte) | 500 |
| IO-Link, Contenu des données de service IN | 32 bit Force, 32 bit Position, 32 bit Speed |
| Interface logique, type de connexion | Connecteur mâle |
| Interface de connexion, technique de connexion | M12x1, codage A selon EN 61076-2-101 |
| Interface logique, nombre de pôles/fils | 8 |
| Interface logique, schéma de connexion | 00992264 |
| Type de produit | Module de vérin électrique |
| Série | EPCS |
