ESBF-BS-40-200-5P Vérin électrique FESTO 2215385
Référence web : A700-D086798
Référence fabricant : 2215385
Référence fabricant : 2215385

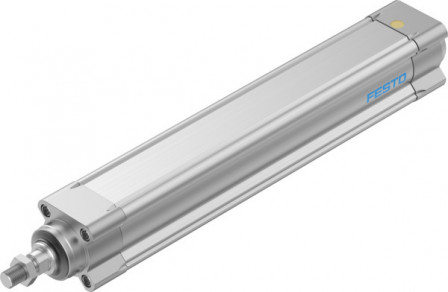

ESBF-BS-40-200-5P Vérin électrique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin électrique ESBF-BS-40-200-5P avec vis à billes, vis à actionnement électrique transformant le mouvement de rotation du moteur en un mouvement linéaire de la tige de piston. Taille=40, Course=200 mm, Filetage de tige de piston=M12x1,25, Jeu axial=30 µm, Diamètre de la vis=16 mm
Détails techniques
| Degré de protection | IP40 |
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Symbole | 991941 |
| Structure de construction | Vérin électrique avec taraudage à circulation de billes |
| Position de montage | indifférent |
| Mode de fixation | ou accessoires, taraudé |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Température de stockage (GC) | -20, 60 |
| Matériau du couvercle | Alliage d’aluminium anodisé |
| Selon la norme | ISO 15552 |
| Facteur de marche | 100% |
| Taille | 40 |
| Aptitude alimentaire | voir Informations complémentaires sur les matériaux |
| Matériau de vis | Acier, Galvanisé |
| Humidité relative de l'air | 0 - 95 % |
| Code d'interface, actionneur | D40 |
| Couple moteur max. (NM) | 3 |
| Poussée max. Fx (N) | 3000 |
| Couple moteur à vide (NM) | 0,2 |
| Course (MM) | 200 |
| Détection de position | pour capteurs de proximité |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Sécurité anti-rotation/guidage | à palier lisse |
| Filetage de la tige de piston | M12x1,25 |
| Jeu axial d'inversion (MIM) | 30 |
| Diamètre de la vis (MM) | 16 |
| Pas de la vis (Y13) | 5 |
| Angle de torsion max. de la tige de piston +/- (DEG) | 0.2 |
| Extrémité de la tige de piston | Filetage |
| Type de moteur | Moteur pas-à-pas, Servomoteur |
| Type de vis | Broche à circulation de billes |
| Accélération max. (MS2) | 5 |
| Vitesse maximale max. (M/S) | 0,42 |
| Répétabilité | ±0,01 mm |
| Force radiale max. au niveau arbre d'entraînement (N) | 130 |
| Valeur indicative de charge utile, horizontal (KG) | 300 |
| Valeur indicative de charge utile, verticale (KG) | 300 |
| Moment d'inertie JH par mètre de course (KGC) | 0,4601 |
| Moment d'inertie de masse JL par kg de charge utile (KGC) | 0,0063 |
| Moment d’inertie de masse JO (KGC) | 0,0504 |
| Masse déplacée à 0 mm de course (G) | 467 |
| Poids additionnel de la masse déplacée par 10 mm de course (G) | 26 |
| Poids de base à 0 mm de course (G) | 1237 |
| Poids additionnel par 10 mm de course (G) | 47 |
| Matériau d'écrou de broche | Acier à roulement |
| Matériau vis | Acier, zingué |
| Matériau du tube de vérin | Alliage d’aluminium anodisé |
| Série | ESBF |
| Type de produit | Vérin électrique |
