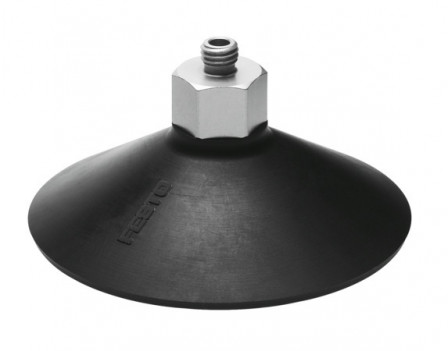

ESS-100-GT-M10 Ventouse FESTO 525986
Référence web : A700-D072943
Référence fabricant : 525986
Référence fabricant : 525986
ESS-100-GT-M10 Ventouse
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Ventouse ESS-100-GT-M10 Ventouse ESS-100-GT-M10
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-A1-L |
| Symbole | 991485 |
| Couleur | rouge brun |
| Structure de construction | ronde, en cloche |
| Position de montage | indifférent |
| Mode de fixation | Via raccord de vide |
| Diamètre nominal (MM) | 5.5 |
| Pression de service (BAR) | -0.95 |
| Fluide de service | Air ambiant selon ISO 8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Matériau du tourillon vissé | Alliage d'aluminium corroyé |
| Dureté Shore | 72 +/- 5 |
| Diamètre de ventouse (MM) | 100 |
| Volumes d'aspiration par ventouse (CCM) | 53,9 |
| Forme de ventouse | Ronde, profonde |
| Pression de service nominale (BAR) | -0.7 |
| Force de maintien à pression de service nominale (N) | 375 |
| Raccord de vide | M10 |
| Matériau ventouse avec raccord | Vulkollan |
| Compensateur de hauteur du porte-ventouse (MM) | 9 |
| Force de décollement pour un vide de 70 % (N) | 297 |
| Affectation des porte-ventouses | Taille 5 |
| Rayon min. de pièce (MM) | 135 |
| Force transversale en pression de service nominale (N) | 183 |
| b0fe98ba41cadce630414f4ee1988de5_NM | 12 |
| Série | ESS |
| Type de produit | Ventouse |
Produits similaires
<
>
| Taille de ventouse | Diamètre de ventouse (MM) | Volume de ventouse (cm3) | Forme de la ventouse | Raccord de vide | Correspondance des porte-ventouse | Rayon de pièce R min. (mm) | Compensateur de hauteur de ventouse (mm) | Force latérale horizontale à pression de service nominale (N) | Série | Pression de service (BAR) | Couleur | Filetage de fixation | Conception | Mode de fixation | Diamètre nominal (MM) | Fluide de service | Note sur la matière | Position du raccord | Dureté Shore | Pression de service nominale (BAR) | Force de maintien à la pression de service (N) | Diamètre d'aspiration effectif (mm) | Compensateur de hauteur de porte-ventouse (mm) | Fixation de ventouse | Force latérale à pression de service nominale (N) | Force latérale verticale à pression de service nominale (N) | Couple de serrage max. filetage de fixation (Nm) | Diamètre de pince (mm) | Matériau tourillon vissé | Matériau ventouse | Matériau élément d'espacement | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ESS-10-BN Ventouse FESTO 189374
Référence web : A700-A116745
Référence : H2505600028 |
10 | M4 | ESS | noir | Via raccord de vide | 2 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 50 +/- 5 | ||||||||||||||||||||||||
ESS-10-BS Ventouse FESTO 189376
Référence web : A700-A187530
Référence : H2505600210 |
10 | M4 | ESS | transparent | Via raccord de vide | 2 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 50 +/- 5 | ||||||||||||||||||||||||
ESS-10-BU Ventouse FESTO 189375
Référence web : A700-A397962
|
10 | M4 | ESS | bleu | Via raccord de vide | 2 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 60 +/- 5 | ||||||||||||||||||||||||
ESS-10-CN Ventouse FESTO 189398
Référence web : A700-A292622
Référence : H2505600397 |
10 | M4 | ESS | noir | Via raccord de vide | 2 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 50 +/- 5 | ||||||||||||||||||||||||
ESS-10-CS Ventouse FESTO 189399
Référence web : A700-A519363
Référence : H2505600718 |
10 | M4 | ESS | transparent | Via raccord de vide | 2 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 50 +/- 5 | ||||||||||||||||||||||||
ESS-10-SF Ventouse FESTO 189287
Référence web : A700-D072947
|
10 | M4 | ESS | gris | Via raccord de vide | 2 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 60 +/- 5 | ||||||||||||||||||||||||
ESS-10-SN Ventouse FESTO 189284
Référence web : A700-D072948
|
10 | M4 | ESS | noir | Via raccord de vide | 2 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 60 +/- 5 | ||||||||||||||||||||||||
|
ESS-10-SNA Ventouse FESTO 189288
Référence web : A700-A326937
Référence : H2505600446 |
10 | M4 | ESS | Point noir/blanc | Via raccord de vide | 2 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 50 +/- 5 | ||||||||||||||||||||||||
ESS-10-SS Ventouse FESTO 189286
Référence web : A700-A218712
Référence : H2505600282 |
10 | M4 | ESS | transparent | Via raccord de vide | 2 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 50 +/- 5 | ||||||||||||||||||||||||
ESS-10-SU Ventouse FESTO 189285
Référence web : A700-A294838
Référence : H2505600402 |
10 | M4 | ESS | bleu | Via raccord de vide | 2 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 60 +/- 5 |
