ESV-100-ES Ventouse FESTO 191049
Référence : H2505600691
Référence web : A700-A497782
Référence fabricant : 191049
Référence web : A700-A497782
Référence fabricant : 191049

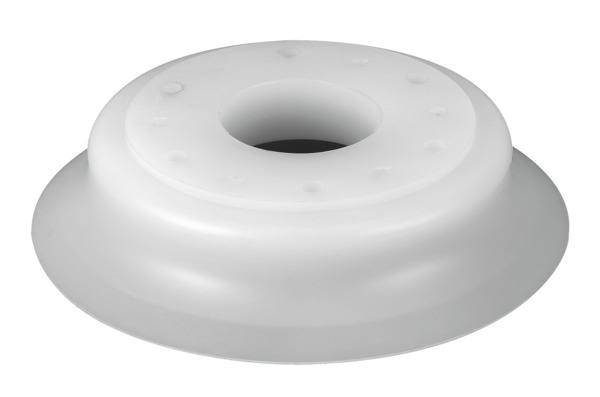

ESV-100-ES Ventouse
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Ventouse ESV-100-ES Ventouse ESV-100-ES
Détails techniques
| Température ambiante (GC) | -30, 180 |
| Conformité PWIS | VDMA24364-Zone III |
| Symbole | 991485 |
| Couleur | transparent |
| Position de montage | indifférent |
| Pression de service (PSI) | -0,095, -0,95, -13,775, 0 |
| Fluide de service | Air ambiant selon ISO 8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Aptitude alimentaire | voir Informations complémentaires sur les matériaux |
| Position des raccords | En haut |
| Dureté Shore | 50 +/- 5 |
| Diamètre de ventouse (MM) | 100 |
| Volumes d'aspiration par ventouse (CCM) | 79,812 |
| Forme de ventouse | ronde, extra-creuse |
| Pression de service nominale (PSI) | -0,07, -0,7, -10,15 |
| Force de maintien à pression de service nominale (N) | 440,8 |
| Matériau ventouse avec raccord | VMQ (silicone) |
| Rayon min. de pièce (MM) | 200 |
| Série | ESV |
| Type de produit | Ventouse |
Produits similaires
<
>
| Taille de ventouse | Diamètre de ventouse (MM) | Volume de ventouse (cm3) | Forme de la ventouse | Raccord de vide | Correspondance des porte-ventouse | Rayon de pièce R min. (mm) | Compensateur de hauteur de ventouse (mm) | Force latérale horizontale à pression de service nominale (N) | Série | Pression de service (BAR) | Couleur | Filetage de fixation | Conception | Mode de fixation | Diamètre nominal (MM) | Fluide de service | Note sur la matière | Position du raccord | Dureté Shore | Pression de service nominale (BAR) | Force de maintien à la pression de service (N) | Diamètre d'aspiration effectif (mm) | Compensateur de hauteur de porte-ventouse (mm) | Fixation de ventouse | Force latérale à pression de service nominale (N) | Force latérale verticale à pression de service nominale (N) | Couple de serrage max. filetage de fixation (Nm) | Diamètre de pince (mm) | Matériau tourillon vissé | Matériau ventouse | Matériau élément d'espacement | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
OGGB-60-G18-2 Ventouse de Bernoulli FESTO 574563
Référence web : A700-D076938
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
OGGB-60-G18-2-Q Ventouse de Bernoulli FESTO 574564
Référence web : A700-D076939
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
OGGB-100-G18-2 Ventouse de Bernoulli FESTO 574565
Référence web : A700-D076934
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
OGGB-100-G18-2-Q Ventouse de Bernoulli FESTO 574566
Référence web : A700-D076935
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
OGGB-140-G18-2 Ventouse de Bernoulli FESTO 574567
Référence web : A700-D076936
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
OGGB-140-G18-2-Q Ventouse de Bernoulli FESTO 574568
Référence web : A700-D076937
|
OGGB | 0, 6 | taraudé | Air comprimé selon ISO8573-1:2010 [7:4:4] | 1 | |||||||||||||||||||||||||||
ESS-2-SN Ventouse FESTO 189264
Référence web : A700-D072973
|
2 | Diamètre extérieur 3 mm | ESS | noir | Via raccord de vide | 0.6 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 50 +/- 5 | ||||||||||||||||||||||||
ESS-2-SU Ventouse FESTO 189265
Référence web : A700-D072974
|
2 | Diamètre extérieur 3 mm | ESS | bleu | Via raccord de vide | 0.6 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 60 +/- 5 | ||||||||||||||||||||||||
ESS-2-SS Ventouse FESTO 189266
Référence web : A700-A514454
Référence : B2505600023 |
2 | Diamètre extérieur 3 mm | ESS | transparent | Via raccord de vide | 0.6 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 50 +/- 5 | ||||||||||||||||||||||||
ESS-2-SF Ventouse FESTO 189267
Référence web : A700-D072972
Référence : C2505600101 |
2 | Diamètre extérieur 3 mm | ESS | gris | Via raccord de vide | 0.6 | Air ambiant selon ISO 8573-1:2010 [7:-:-] | 60 +/- 5 |
