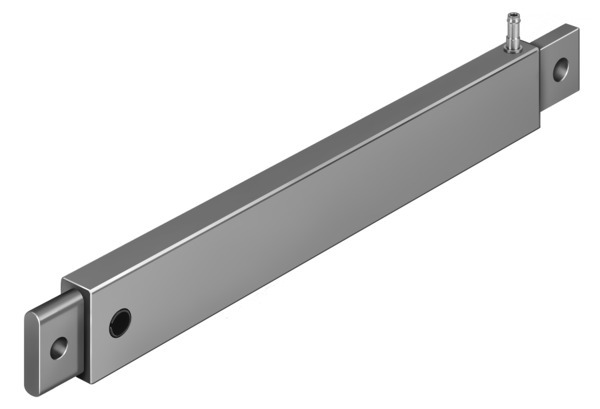

EZH-2,5/9-20-B Vérin plat FESTO 164992

Référence : 250571086
Référence web : A700-A078172
Référence fabricant : 164992

EZH-2,5/9-20-B Vérin plat

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Vérin plat EZH-2,5/9-20-B anti-rotation Course=20 mm, Diamètre de piston=(* 6 mm, * Diamètre équivalent), Amortissement=Pas d'amortissement, Position de montage=indifférent, Mode de fonctionnement=(* à simple effet, * en poussée)

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	0, 60
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	Aluminium
Symbole	991200
Structure de construction	Piston, tige rectangulaire de piston
Position de montage	indifférent
Mode de fixation	avec trou transversal
Raccord pneumatique	Raccord cannelé PK-3
Pression de service (BAR)	2.8, 6
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	NBR
Matériau du couvercle	Aluminium
Course (MM)	20
Amortissement	Pas d'amortissement
Détection de position	sans
Mode de fonctionnement	en poussée, à simple effet
Matériau tige de piston	Alliage de cuivre, nickelé
Ø du piston	6 mm, Diamètre équivalent
Sécurité anti-rotation/guidage	Tige rectangulaire de piston
Force théorique à 6 bar, avance (N)	10
Force de rappel min. théorique du ressort (N)	2,8
Force de rappel théorique max. du ressort (N)	4,4
Série	EZH
Type de produit	Vérin plat
