FR-12-M5 Bloc de distribution FESTO 4525
Référence : 250100055
Référence web : A700-A071764
Référence fabricant : 4525
Référence web : A700-A071764
Référence fabricant : 4525

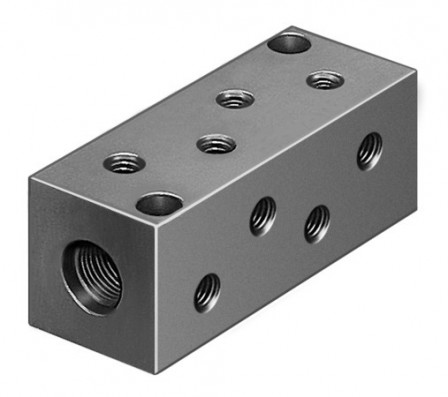

FR-12-M5 Bloc de distribution
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Bloc de distribution FR-12-M5 Bloc de distribution FR-12-M5 Forme cubique; 12 sorties; Taraudage G1/8; Taraudage M5; Aluminium, anodisé
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium, Anodisé |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 4.1 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Taraudage G1/8 |
| Raccord pneumatique 2 | Taraudage M5 |
| Pression de service sur la plage de température totale (BAR) | 0, 16 |
| Couple de serrage nominal (NM) | 3.5 |
| Tolérance du couple de serrage nominal | ± 20 % |
| Nombre de sorties | 12 |
| Nombre d'alimentations | 1 |
| Série | FR |
| Type de produit | Bloc de distribution |
