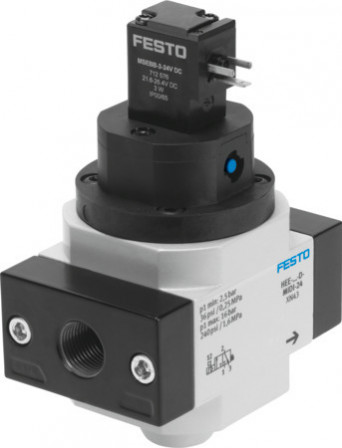

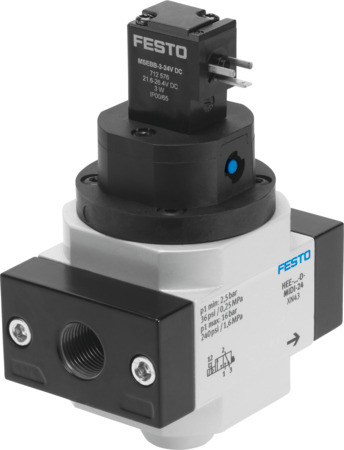

HEE-1/2-D-MIDI-230 Distributeur de mise en circuit FESTO 172946
Référence : H2501000375
Référence web : A700-A167649
Référence fabricant : 172946
Référence web : A700-A167649
Référence fabricant : 172946
HEE-1/2-D-MIDI-230 Distributeur de mise en circuit
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur de mise en circuit HEE-1/2-D-MIDI-230 pour appareils de conditionnement. Conception=Piston tiroir, Mode d'actionnement=électrique, Principe d'étanchéité=mou (joint), Fonction d'échappement=non réglable, Commande manuelle auxiliaire=bistable
Détails techniques
| Raccord électrique | Connecteur mâle, Forme C, selon DIN EN 175301-803 |
| Fluctuations de tension admissibles | -14 % / +10 % |
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne relative aux basses tensions |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour les équipements électriques |
| Symbole | 991008 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites, avec accessoires |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 2.5, 16 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 3600 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/2 |
| Raccord pneumatique 2 | G1/2 |
| Raccord pneumatique 3 | G1/4 |
| Chevauchement | recouvrement positif |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | bistable |
| Valeur b | 0.3 |
| Valeur C (LSB) | 17 |
| Caractéristiques de bobine | 230 V CA: 50/60 Hz, puissance d'appel 5 VA, puissance de maintien 3,7 VA |
| Facteur de marche | 100% |
| Classe de pureté de l'air en sortie | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Témoin d'état du signal | Avec accessoires |
| Série | HEE |
| Type de produit | Distributeur de mise en circuit |
