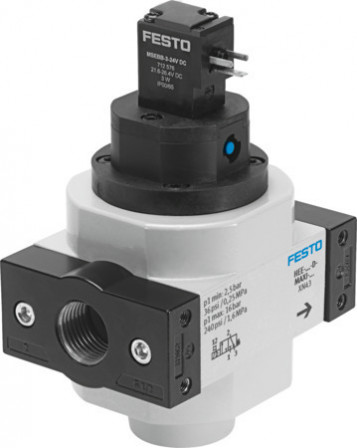

HEE-1-D-MAXI-24-NPT Distributeur de mise en circuit FESTO 173914
Référence web : A700-D073941
Référence fabricant : 173914
Référence fabricant : 173914
HEE-1-D-MAXI-24-NPT Distributeur de mise en circuit
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur de mise en circuit HEE-1-D-MAXI-24-NPT pour appareils de conditionnement. Dimension modulaire=65 mm, Conception=Piston tiroir, Mode d'actionnement=électrique, Principe d'étanchéité=mou (joint), Fonction d'échappement=non réglable
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Connecteur mâle, Forme C, selon DIN EN 175301-803 |
| Fluctuations de tension admissibles | +/- 10 % |
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991008 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | souple |
| Position de montage | Indifférente |
| Mode de fixation | Avec accessoires, Montage sur tuyauterie |
| Fonction de distributeur | 3/2 monostable fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 0,25, 1,6, 16, 2,5 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 6500 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | 1 NPT |
| Raccord pneumatique 2 | 1 NPT |
| Raccord pneumatique 3 | G3/8 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement positif |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 65 |
| Commande manuelle auxiliaire | bistable |
| Valeur b | 0,32 |
| Valeur C (LSB) | 27,6 |
| Caractéristiques de bobine | 24 V CC : 2,5 W |
| Facteur de marche | 100% |
| Classe de pureté de l'air en sortie | Air comprimé selon ISO 8573-1:2010 [7:4:4], Gaz inertes |
| Témoin d'état du signal | Avec accessoires |
| Série | HEE |
