HGDS-PP-12-P1-A-B Unité pince pivotante FESTO 1187956
Référence web : A700-D074005
Référence fabricant : 1187956
Référence fabricant : 1187956

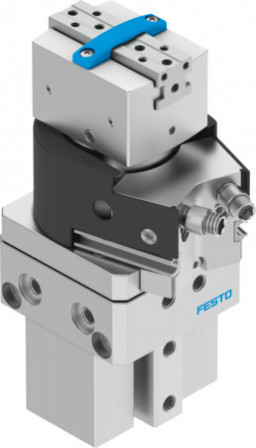

HGDS-PP-12-P1-A-B Unité pince pivotante
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Unité pince pivotante HGDS-PP-12-P1-A-B avec amortissement élastique et butée fixe. Taille=12, Plage de réglage angle d'oscillation=0 - 210 deg, Course par mors de pince=2,5 mm, Jeu angulaire max. des mors de pince ax, ay=0,1 deg, Jeu max. des mors de pince Sz=0,02 mm
Détails techniques
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991893 |
| Structure de construction | Actionneur quart de tour, avec pince à serrage parallèle et actionneur de pince |
| Position de montage | indifférent |
| Mode de fixation | Taraudage et douille de centrage, au choix :, avec rainure en queue d'aronde, avec trou débouchant et douille de centrage |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 3, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | NBR |
| Matériau du couvercle | Aluminium, POM |
| Taille | 12 |
| Matériau d'arbre d'entraînement | Acier |
| Amortissement | Bagues/plaques d’amortissement élastiques des 2 côtés avec butée fixe |
| Course par mors de pince (MM) | 2.5 |
| Jeu angulaire max. du mors de pince ax, ay (DEG) | 0,1 |
| Jeu max. des mors de pince Sz (MM) | 0.02 |
| Répétabilité de la pince (MM) | 0,01 |
| Nombre de mors de pince | 2 |
| Mode de fonctionnement | à double effet |
| Fonction de la pince | Parallèle |
| Fréquence de travail max. de la pince (HZ) | 4 |
| Temps d’ouverture min. sous 6 bar (MS) | 40 |
| Temps de fermeture min. sous 6 bar (MS) | 60 |
| Masse max. par doigt de pince externe (G) | 30 |
| Forces de préhension totale à 6 bar, à l'ouverture (N) | 84 |
| Force de préhension totale à 6 bar, à la fermeture (N) | 74 |
| Force de préhension par mors de pince à 6 bar, à l'ouverture (N) | 42 |
| Force de préhension par mors de pince à 6 bar, à la fermeture (N) | 37 |
| Force max. sur le mors de pince Fz statique (N) | 90 |
| Couple max. sur le mors de pince Mx statique (NM) | 6 |
| Couple max. sur le mors de pince My statique (NM) | 6 |
| Couple max. sur le mors de pince Mz statique (NM) | 6 |
| Matériau mors de pince | Acier fortement allié inoxydable |
| Plage de réglage angle d’oscillation (DEG) | 0, 210 |
| Angle d’oscillation (DEG) | 210 |
| Fréquence d’oscillation max. sous 6 bar (HZ) | 2 |
| Couple de rotation théorique à 6 bar (NM) | 0,85 |
| Répétabilité de l'angle d'oscillation (DEG) | 0,02 |
| Amortissement actionneur quart de tour | Bagues/Plaques d'amortissement élastiques des 2 côtés, positions finales réglables, avec butée fixe |
| Plage de réglage de l'amortisseur (MM) | 2 |
| Ajustement précis de l'actionneur quart de tour (DEG) | -6 |
| Détection de position de la pince | Pour capteur de proximité |
| Détection de position actionneur quart de tour | avec capteur de proximité |
| Masse max. par doigt de pince externe, étranglée (G) | 100 |
| Série | HGDS |
| Type de produit | Unité pince pivotante |
