HGPL-63-60-A-B Pince à serrage parallèle FESTO 3361492
Référence web : A700-D074064
Référence fabricant : 3361492
Référence fabricant : 3361492

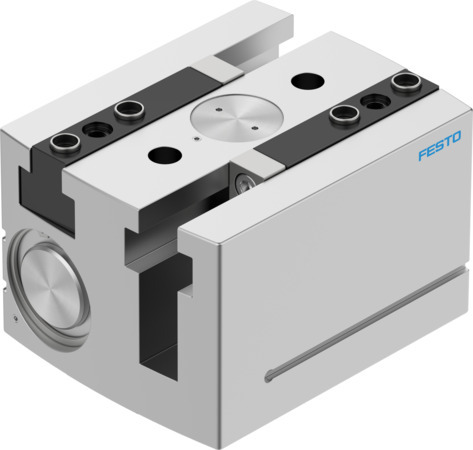

HGPL-63-60-A-B Pince à serrage parallèle
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d’aluminium anodisé |
| Symbole | 991894 |
| Structure de construction | Crémaillère/Pignon, Double piston, Forme en T, Guidage, Vanne de piston |
| Position de montage | indifférent |
| Mode de fixation | Taraudage et douille de centrage, avec trou débouchant et douille de centrage |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 3, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Taille | 63 |
| Moment d’inertie de masse (KGC) | 470,07 |
| Détection de position | pour capteurs de proximité |
| Course par mors de pince (MM) | 60 |
| Précision de remplacement max. (MM) | 0,2 |
| Jeu angulaire max. du mors de pince ax, ay (DEG) | 0,2 |
| Jeu max. des mors de pince Sz (MM) | < 0,05 mm |
| Symétrie en rotation (MM) | 0,2 |
| Répétabilité de la pince (MM) | 0,03 |
| Nombre de mors de pince | 2 |
| Mode d’entraînement | pneumatique |
| Mode de fonctionnement | à double effet |
| Fonction de la pince | Parallèle |
| Sécurité de préhension | sans |
| Fréquence de travail max. de la pince (HZ) | 1 |
| Temps d’ouverture min. sous 6 bar (MS) | 410 |
| Temps de fermeture min. sous 6 bar (MS) | 330 |
| Masse max. par doigt de pince externe (G) | 940 |
| Forces de préhension totale à 6 bar, à l'ouverture (N) | 2466 |
| Force de préhension totale à 6 bar, à la fermeture (N) | 2742 |
| Force de préhension par mors de pince à 6 bar, à l'ouverture (N) | 1233 |
| Force de préhension par mors de pince à 6 bar, à la fermeture (N) | 1371 |
| Force max. sur le mors de pince Fz statique (N) | 9000 |
| Couple max. sur le mors de pince Mx statique (NM) | 300 |
| Couple max. sur le mors de pince My statique (NM) | 200 |
| Couple max. sur le mors de pince Mz statique (NM) | 250 |
| Intervalle de relubrification des éléments de guidage (YUE) | 5 |
| Matériau mors de pince | Acier, trempé |
| Série | HGPL |
| Type de produit | Pince à serrage parallèle |
