HGPT-20-A-B-F-G2 Pince à serrage parallèle FESTO 560203
Référence web : A700-D074099
Référence fabricant : 560203
Référence fabricant : 560203

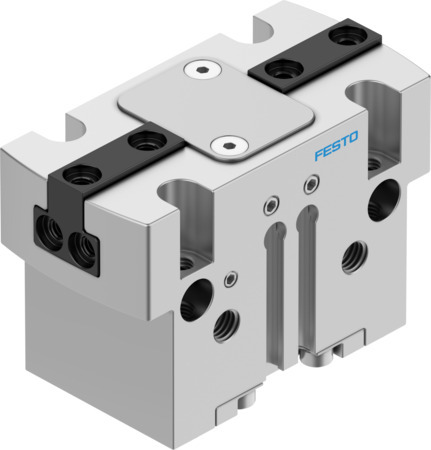

HGPT-20-A-B-F-G2 Pince à serrage parallèle
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Pince à serrage parallèle HGPT-20-A-B-F-G2 robuste, avec effet de ressort de sécurité à la fermeture ...-G2. Taille=20, Course par mors de pince=2 mm, Précision d'échange max.=<= 0,2 mm, Jeu angulaire max. des mors de pince ax, ay=<= 0,1 deg, Jeu max. des mors de pince Sz=<= 0,02 mm
Détails techniques
| Degré de protection | IP40 |
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium anodisé |
| Symbole | 991895 |
| Structure de construction | Plan incliné, cycle de travail à guidage forcé |
| Position de montage | indifférent |
| Mode de fixation | Taraudage et douille de centrage, au choix :, avec taraudage et goupille cylindrique, avec trou débouchant et douille de centrage, avec trou débouchant et goupille cylindrique |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 4, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Taille | 20 |
| Moment d’inertie de masse (KGC) | 0,445 |
| Détection de position | pour capteurs de proximité |
| Course par mors de pince (MM) | 2 |
| Précision de remplacement max. (MM) | 0,2 |
| Jeu angulaire max. du mors de pince ax, ay (DEG) | 0,1 |
| Jeu max. des mors de pince Sz (MM) | <= 0,02 mm |
| Symétrie en rotation (MM) | 0,2 |
| Répétabilité de la pince (MM) | 0,04 |
| Nombre de mors de pince | 2 |
| Mode d’entraînement | pneumatique |
| Mode de fonctionnement | à double effet |
| Fonction de la pince | Parallèle |
| Sécurité de préhension | A la fermeture |
| Pression de service d'air de barrage (BAR) | 0, 0,5 |
| Fréquence de travail max. de la pince (HZ) | 3 |
| Temps d’ouverture min. sous 6 bar (MS) | 38 |
| Temps de fermeture min. sous 6 bar (MS) | 14 |
| Masse max. par doigt de pince externe (G) | 50 |
| Force max. sur le mors de pince Fz statique (N) | 700 |
| Couple max. sur le mors de pince Mx statique (NM) | 15 |
| Couple max. sur le mors de pince My statique (NM) | 15 |
| Couple max. sur le mors de pince Mz statique (NM) | 8 |
| Intervalle de relubrification des éléments de guidage (YUE) | 5 |
| Raccord pneumatique d'air de barrage | M5 |
| Matériau du capuchon d'obturation | Acier inoxydable fortement allié |
| Matériau mors de pince | Acier, trempé |
| Série | HGPT |
| Type de produit | Pince à serrage parallèle |
