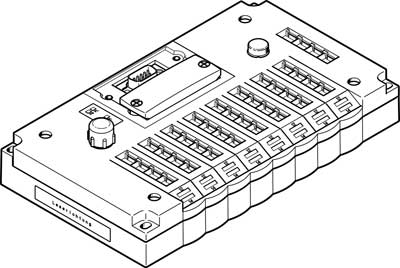

INTERFACE ELECTRIQUE CPV18-GE-DN3-8 FESTO 546202
Référence web : A700-D069109
Référence fabricant : 546202
Référence fabricant : 546202
interface électrique CPV18-GE-DN3-8 Extension de segment CP=(* oui, * 32 entrées, * 32 sorties), Interface de bus de terrain=(* au choix :, * - Bornier à vis à 5 pôles, * - Connecteurs femelle et mâle, M12x1, à 5 pôles, codés A, * - Sub-D, 9 pôles, connecteur femelle), Diagnostic spécique à l'appareil=(* ConditionMonitoring, * Module manquant sur le segment CP, * Court-circuit/surchage sorties, * Court-circuit/surchage entrées, * Sous-tension terminal de distributeur (extension), * Sous-tension module de sortie, * Sous-tension alimentation capteur, * Sous-tension terminal de distributeurs), Types de communication=(* Change of State, * Polling, * Strobbed I/O), Aide à la configuration=Fichier EDS et symbôle graphique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Série | CPV18 |
| Degré de protection | IP20, IP65 |
| Température ambiante (°C) | -5, 50 |
| Note sur la matière | Conforme RoHS |
| Information matière corps | Aluminium moulé sous pression |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Température de stockage (°C) | -20, 70 |
| Information matière joints | CR, NBR |
| Agrément | c UL us - Recognized (OL) |
| Information matière couvercle | renforcé PA |
| Plage de tension de service CC (V) | 20.4, 26.4 |
| Tension de service nominale CC (V) | 24 |
| Nombre maximal de bobines | 16 |
| Protection contre les inversions de polarité | pour toutes les connexions de tension de fonctionnement |
| Vitesse de transmission | 125, 250, 500 kBit/s, Paramétrage par module commutateur |
| Nombre maximal d'entrées | 32 |
| Affichage LED spécifique au bus | MNS: DeviceNet Status |
| Affichage LED spécifique au produit | 12/14 : Etat de commutation des distributeurs, PS : Tension de service électronique et alimentation de la puissance |
| Ondulation résiduelle | 4 Vss |
| Interface de bus de terrain | - Bornier à vis à 5 pôles, - Connecteurs femelle et mâle, M12x1, à 5 pôles, codés A, - Sub-D, 9 pôles, connecteur femelle, au choix : |
| Fonctions additionnelles | Condition Counter |
| Autonomie en cas de coupure de courant (ms) | 10 |
| Extension de segment CP | 32 entrées, 32 sorties, oui |
| Diagnostic spécique à l'appareil | ConditionMonitoring, Court-circuit/surchage entrées, Court-circuit/surchage sorties, Module manquant sur le segment CP, Sous-tension alimentation capteur, Sous-tension module de sortie, Sous-tension terminal de distributeur (extension), Sous-tension termi |
| Types de communication | Change of State, Polling, Strobbed I/O |
| Aide à la configuration | Fichier EDS et symbôle graphique |
| Nombre maximal de bobines avec extension de segment | 48 |
| Nombre maximal de sorties | 16 bobines de distributeur et 32 sorties, 48 bobines de distributeur |
| Consommation de courant à la tension de service nominale charge | Selon le type de distributeur |
| Consommation de courant à la tension de service nominale | Alimentation du capteur : selon le capteur, Electronique : <= 200 mA |
| Plage d'adressage | 0 ... 63, Paramétrage par module commutateur |
| Certification de bus de terrain | ODVA |
| Séparation galvanique de l'interface de bus de terrain | Optocoupleur |
| Identification du produit | Code produit : 8942 déc., Types de produits : distributeur pneumatique (27 déc.) |
