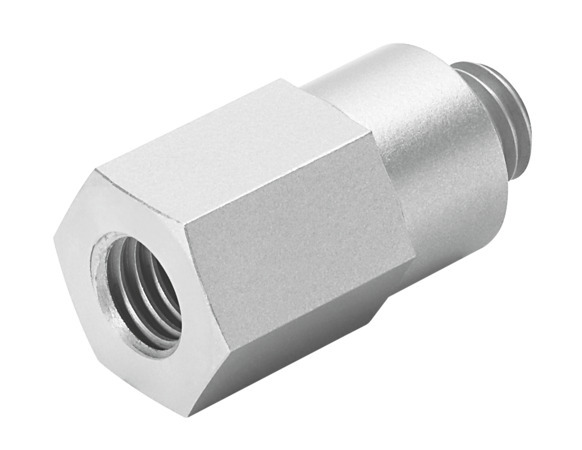

ISV-M10 Clapet de sécurité pour le vide FESTO 545998
Voir les documents
Voir les détails techniques
Références
Web : A700-D074335
Fabricant : 545998
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Clapet de sécurité pour le vide ISV-M10 assure le maintien du vide lorsqu'une ou plusieurs ventouses d'un groupe de ventouses ne sont pas en prise. Taille=M10, Capacité d'impulsion d'éjection=<= 0,8 MPa, Capacité d'impulsion d'éjection=<= 8 bar, Position de montage=indifférent, Pression de service MPa=-95 - 0 kPa
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991481 |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Pression de service (BAR) | -0.95 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Raccord pneumatique 1 | M10 |
| Raccord pneumatique 2 | M10 |
| Taille | M10 |
| Capacité d'impulsion d'éjection (BAR) | 0,8, 8 |
| Matériau du filtre | Bronze fritté |
| Débit de volume d'aspiration nécessaire à -0,5 bar (L2) | 2 |
| Matériau ressort | Acier fortement allié |
| Matériau flotteur | POM |
| Série | ISV |
