JMDH-5/2-3/4-D-4 Électrodistributeur FESTO 14545
Référence : H2501000863
Référence web : A700-A279808
Référence fabricant : 14545
Référence web : A700-A279808
Référence fabricant : 14545

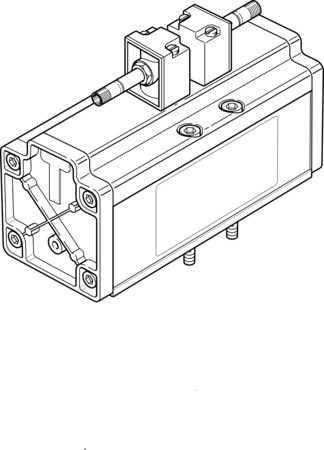

JMDH-5/2-3/4-D-4 Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur JMDH-5/2-3/4-D-4 sans pilote ni commande auxiliaire manuelle, sans connecteur femelle. Fonction de distributeur=5/2 bistable, Mode d'actionnement=électrique, Largeur=76 mm, Débit nominal normal=6000 l/min, Pression de service=2 - 16 bar
Détails techniques
| Degré de protection | IP65 |
| Température ambiante (GC) | -10, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium |
| Symbole | 991005 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Avec trou traversant et vis, sur embase |
| Diamètre nominal (MM) | 18 |
| Fonction de distributeur | 5/2 bistable |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 2, 16 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 6000 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Embase de taille 4 selon ISO 5599-1 |
| Raccord pneumatique 2 | Embase de taille 4 selon ISO 5599-1 |
| Raccord pneumatique 3 | Embase de taille 4 selon ISO 5599-1 |
| Largeur (MM) | 76 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement positif |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 82 |
| Commande manuelle auxiliaire | Monostable |
| Temps de réponse (MS) | 40 |
| Raccord pneumatique 4 | Embase de taille 4 selon ISO 5599-1 |
| Raccord pneumatique 5 | Embase de taille 4 selon ISO 5599-1 |
| Raccord d'échappement d'air de pilotage 82 | M5 |
| Raccord d'échappement d'air de pilotage 84 | M5 |
| Conforme à la norme | ISO 5599-1 |
| Niveau de pression sonore (DBA) | 85 |
| Code ISO | 455 |
| Série | JMDH |
| Type de produit | électrodistributeur |
