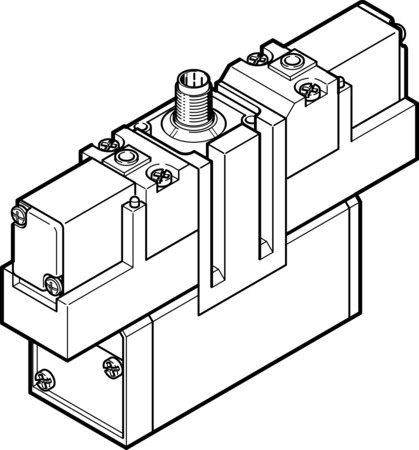

JMEBDH-5/2-D-3-ZSR-C Électrodistributeur FESTO 184510
Référence web : A700-D091004
Référence fabricant : 184510
Référence fabricant : 184510
JMEBDH-5/2-D-3-ZSR-C Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur JMEBDH-5/2-D-3-ZSR-C à signal dominant, raccord instantané central Fonction de distributeur=5/2, bistable, dominant, Mode d'actionnement=électrique, Largeur=65 mm, Débit nominal normal=4500 l/min, Pression de service=2 - 10 bar
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Connecteur central, Forme ronde, M12x1 |
| Degré de protection | IP65 |
| Température ambiante (GC) | -10, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991059 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 14.5 |
| Fonction de distributeur | 5/2, bistable, dominant |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 2, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 50 |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 4500 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Embase de taille 3 selon ISO 5599-1 |
| Raccord pneumatique 2 | Embase de taille 3 selon ISO 5599-1 |
| Raccord pneumatique 3 | Embase de taille 3 selon ISO 5599-1 |
| Largeur (MM) | 65 |
| Alimentation en air de pilotage | interne |
| Matériau joints d'étanchéité | NBR |
| Dimension modulaire (MM) | 71 |
| Commande manuelle auxiliaire | Monostable |
| Temps de réponse (MS) | 20 |
| Raccord pneumatique 4 | Embase de taille 3 selon ISO 5599-1 |
| Raccord pneumatique 5 | Embase de taille 3 selon ISO 5599-1 |
| Caractéristiques de bobine | 24 V DC : 2,5 W |
| Raccord d'échappement d'air de pilotage 82 | Non canalisé |
| Raccord d'échappement d'air de pilotage 84 | non canalisé |
| Conforme à la norme | ISO 5599-1 |
| Code ISO | 355 |
| Série | JMEBDH |
| Type de produit | électrodistributeur |
