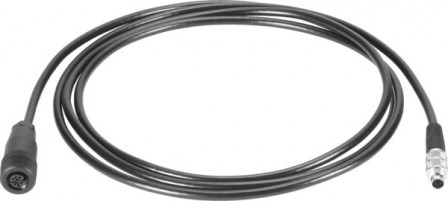

KMPYE-AIF-1-GS-GD-0,3 Câble de raccordement|conduite de raccordement FESTO 170239
Voir les documents
Voir les détails techniques
Références
Web : A700-D084083
Fabricant : 170239
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Câble de raccordement|conduite de raccordement KMPYE-AIF-1-GS-GD-0,3 Câble de raccordement|conduite de raccordement KMPYE-AIF-1-GS-GD-0,3 Connecteur femelle M12 (codage A); Droit; 4 pôles/fils; Câble TPE-U(PUR); Standard; 0,3 m; 0,24 mm²; Connecteur mâle M9; Droit; 7 pôles/fils; IP65
| Degré de protection | IP65 |
| Température ambiante (GC) | -25, 85 |
| Conformité PWIS | VDMA24364-B2-L |
| Note sur le matériau | Conforme à RoHS |
| Conforme à la norme | EN 61076-2-101 |
| Plage de tension de service CC (V) | 0, 50 |
| Intensité maximale admissible à 40 °C (A) | 1 |
| Résistance à la tension de choc (KV) | 2 |
| Degré d'encrassement | 1 |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Longueur de câble (M) | 0.3 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Diamètre de câble (MM) | 5.6 |
| Désignation du câble | avec accessoires |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, pôles/fils connectés | 4 |
| Raccord électrique 1, schéma de câblage | 995385 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur mâle |
| Raccord électrique 2, technologie de raccordement | M9x0,5 |
| Raccord électrique 2, nombre de pôles/fils | 7 |
| Raccord électrique 2, pôles/fils connectés | 6 |
| Blindage | oui |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles |
| Rayon de courbure, câblage mobile (MM) | 75 |
| Composition du câble | 8 x 0,24 mm² |
| Section nominale du fil (I2) | 0,24 |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 80 |
| Couleur de gaine de câble | Noir |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 2, schéma de câblage | 995748 |
| Raccord électrique 1, type de fixation | Verrouillage à vis, surplat 18 et moletage longitudinal |
| Conditions d'essai de câble | Conditions de test sur demande |
| Fonctions supplémentaires | brochage spécifique au produit |
| Fréquence de raccordement | 500 |
| Raccord électrique 2, type de fixation | Verrouillage à vis |
| Type de produit | Câble de connexion |
| Série | KMPYE |
