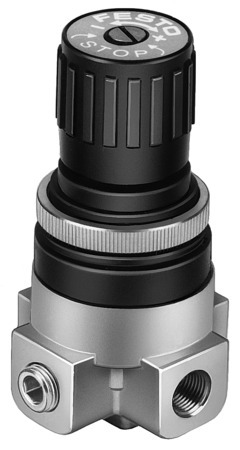

LR-1/8-F Manodétendeur FESTO 552420
Voir les documents
Voir les détails techniques
Références
H2503400634
Web : A700-D075209
Fabricant : 552420
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Manodétendeur LR-1/8-F sans manomètre, pour montage en face avant, pression de service jusqu'à 12 bars. Sécurité d'actionnement=Bouton à verrouillage, Position de montage=indifférent, Conception=(* Détendeur à membrane, * à alimentation traversante), Fonction de détendeur=(* Pression de sortie constante, * à compensation de pression primaire, * avec échappement secondaire), Affichage de pression=Préparé pour G1/8
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage de cuivre |
| Symbole | 991540 |
| Structure de construction | Régulateur à membrane, avec alimentation continue en air comprimé |
| Position de montage | Indifférente |
| Mode de fixation | Avec accessoires, Montage frontal |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:-:-] |
| Température du fluide (GC) | -10, 80 |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 420 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Température de stockage (GC) | -10, 80 |
| Matériau joints d'étanchéité | NBR |
| Pression d’alimentation 1 (BAR) | 1, 20 |
| Fonction du régulateur | Pression de sortie constante, avec compensation de la pression d'alimentation, avec échappement secondaire |
| Plage de réglage de pression (BAR) | 0,5, 12 |
| Sécurité anti-déclenchement | Bouton tournant avec verrouillage |
| Indicateur de pression | Préparé pour G1/8 |
| Hystérésis max. de pression (BAR) | 0,2 |
| Série | LR |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
