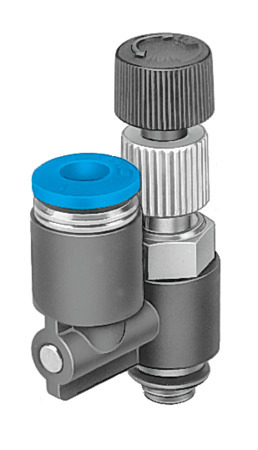

LRL-1/8-QS-8 Manodétendeur différentiel FESTO 153515
Voir les documents
Voir les détails techniques
Références
Web : A700-D075289
Fabricant : 153515
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Manodétendeur différentiel LRL-1/8-QS-8 sans manomètre, avec filetage et raccord instantané QS. Fonction de détendeur=(* Pression différentielle constante, * à reflux), Raccord pneumatique 1=G1/8, Raccord pneumatique 2=QS-8, Mode de fixation=vissable, Débit nominal ouvert=120 l/min
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Renforcé de PBT |
| Symbole | 991535 |
| Structure de construction | avec alimentation continue en air comprimé, régulateur à piston à commande directe |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | QS-8 |
| Matériau du tourillon vissé | Laiton nickelé |
| Pression d’alimentation 1 (BAR) | 0, 9 |
| Pression d'entrée 1 MPa (MPA) | 0, 0,9 |
| Pression d’alimentation 1 psi (PSI) | 0, 130,5 |
| Matériau du joint fileté | PTFE |
| Fonction du régulateur | Avec reflux, Pression différentielle constante |
| Débit nominal à l'état ouvert (L2) | 120 |
| Plage de réglage de pression (BAR) | 2, 6 |
| Sécurité anti-déclenchement | Blocage |
| Débit nominal à l'état fermé (L2) | 115 |
| Série | LRL |
| Type de produit | Manodétendeur différentiel |
