LS-4-1/8 Distributeur à levier basculant FESTO 3416
Référence : 250100029
Référence web : A700-A071738
Référence fabricant : 3416
Référence web : A700-A071738
Référence fabricant : 3416

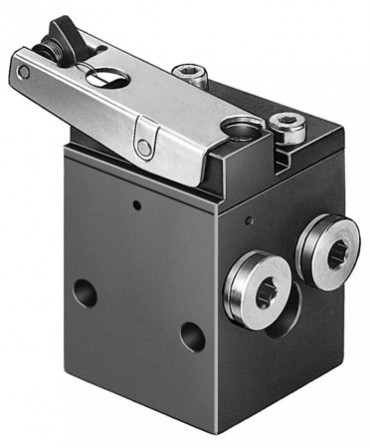

LS-4-1/8 Distributeur à levier basculant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Distributeur à levier basculant LS-4-1/8 avec retour à vide, piloté, fermé au repos. Fonction de distributeur=4/2, monostable, Mode d'actionnement=mécanique, Débit nominal normal=128 l/min, Pression de service MPa=0,35 - 0,8 MPa, Pression de service=3,5 - 8 bar
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium, Anodisé |
| Symbole | 991116 |
| Force d’actionnement (N) | 2,23 |
| Structure de construction | Siège de clapet |
| Mode d'actionnement | mécanique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 3.5 |
| Fonction de distributeur | 4/2, monostable |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 3.5, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [-:-:-] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 128 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | G1/8 |
| Alimentation en air de pilotage | interne |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [-:-:-] |
| Matériau joints d'étanchéité | NBR |
| Raccord pneumatique 4 | G1/8 |
| Note concernant la dynamisation forcée | Fréquence de commutation au moins 1/an |
| Série | LS |
| Type de produit | Distributeur à levier basculant |
