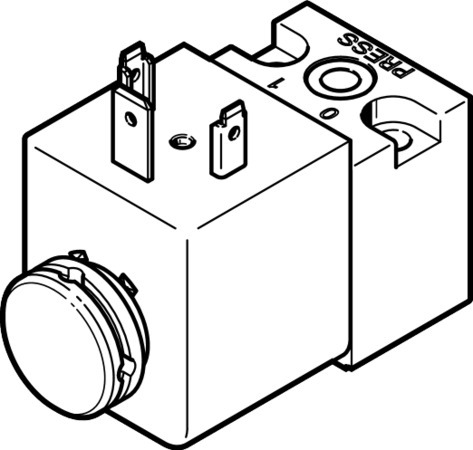

MDH-3/2-24DC Pilote FESTO 119600
Référence : H2501100205
Référence web : A700-A176560
Référence fabricant : 119600
Référence web : A700-A176560
Référence fabricant : 119600
MDH-3/2-24DC Pilote
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Pilote MDH-3/2-24DC à commande directe, avec bobine et commande auxiliaire manuelle, sans connecteur femelle. Fonction de distributeur=3/2 monostable, fermé, Mode d'actionnement=électrique, Largeur=30 mm, Débit nominal normal=50 l/min, Pression de service MPa=0,1 - 1,6 MPa
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | Forme A, selon DIN EN 175301-803 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65 |
| Température ambiante (GC) | -15, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Symbole | 991308 |
| Structure de construction | Siège de clapet |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | sur embase, à trou débouchant |
| Diamètre nominal (MM) | 1.3 |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (PSI) | 0,1, 1, 1,6, 14,5, 16, 232 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -15, 80 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 50 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Embase |
| Raccord pneumatique 2 | Embase |
| Raccord pneumatique 3 | non canalisé |
| Largeur (MM) | 30 |
| Chevauchement | recouvrement négatif |
| Temps de commutation désactivé (MS) | 9 |
| Temps de commutation activé (MS) | 11 |
| Matériau joints d'étanchéité | FPM |
| Dimension modulaire (MM) | 42 |
| Commande manuelle auxiliaire | Monostable |
| Caractéristiques de bobine | 24 V DC : 6,8 W, 42 V CA: 50 Hz, puissance d'appel 14,5 VA, puissance de maintien 9,9 VA, 53 V CA: 60 Hz, puissance d'appel 15,0 VA, puissance de maintien 9,3 VA |
| Conforme à la norme | ISO 15218 |
| Selon la norme | ISO 15218 |
| Facteur de marche | 100% |
| Série | MDH |
| Type de produit | Pilote |
