MHE2-M1H-3/2G-QS-4-K Électrodistributeur FESTO 196136
Référence web : A700-D075721
Référence fabricant : 196136
Référence fabricant : 196136

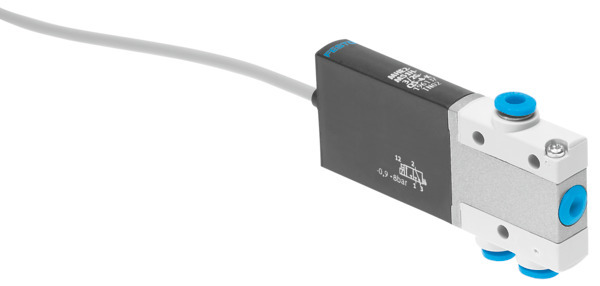

MHE2-M1H-3/2G-QS-4-K Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur MHE2-M1H-3/2G-QS-4-K avec câble Fonction de distributeur=3/2 monostable, fermé, Mode d'actionnement=électrique, Largeur=10 mm, Débit nominal normal=100 l/min, Pression de service MPa=-0,09 - 0,8 MPa
Détails techniques
| Raccord électrique | Câble |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Zinc moulé sous pression, traité |
| Symbole | 991308 |
| Structure de construction | distributeur à clapet hors pression |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 2 |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | réversible avec restrictions |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (PSI) | -0,09, -0,9, -13,05, 0,8, 8, 116 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 100 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | QS-4 |
| Raccord pneumatique 2 | QS-4 |
| Raccord pneumatique 3 | QS-4 |
| Largeur (MM) | 10 |
| Chevauchement | recouvrement négatif |
| Temps de commutation désactivé (MS) | 3,5 |
| Temps de commutation activé (MS) | 7 |
| Matériau joints d'étanchéité | HNBR, NBR |
| Dimension modulaire (MM) | 14 |
| Commande manuelle auxiliaire | Monostable |
| Fréquence de commutation max. (HZ) | 130 |
| Certification | c UL us - Recognized (OL) |
| Caractéristiques de bobine | 24 V DC : 2,88 W |
| Facteur de marche | 100% |
| Matériau de vis | Acier, Galvanisé |
| Longueur de câble (M) | 2.5 |
| Matériau de gaine du câble | PUR |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Note relative à la dimension modulaire | La distance minimale entre les distributeurs est de 4 mm. |
| Pression de service réversible (PSI) | -0,09, -0,9, -13,05, 0,1, 1, 14,5 |
| Série | MHE2 |
| Type de produit | électrodistributeur |
