MHJ9-HF Électrodistributeur FESTO 553117
Référence web : A700-D075764
Référence fabricant : 553117
Référence fabricant : 553117

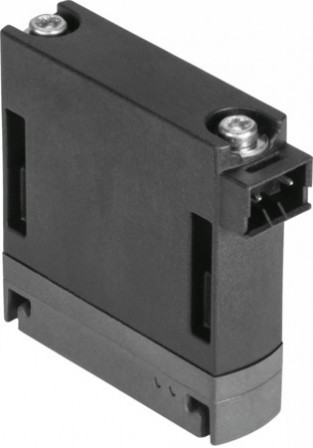

MHJ9-HF Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Raccord électrique | 2 pôles, Connecteur mâle KMH |
| Degré de protection | IP40 |
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Symbole | 992259 |
| Structure de construction | Distributeur à clapet sans ressort de rappel |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | dur |
| Position de montage | indifférent |
| Mode de fixation | sur embase |
| Fonction de distributeur | 2/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort pneumatique |
| Mode de pilotage | Direct |
| Pression de service (PSI) | 0,05, 0,5, 0,6, 6, 7,25, 87 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 160 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | Embase |
| Raccord pneumatique 2 | Embase |
| Largeur (MM) | 9 |
| Température de stockage (GC) | -20, 50 |
| Matériau joints d'étanchéité | HNBR |
| Dimension modulaire (MM) | 9.5 |
| Commande manuelle auxiliaire | pas de |
| Valeur b | 0.36 |
| Fréquence de commutation max. (HZ) | 500 |
| Valeur C (LSB) | 0,66 |
| Plage de tension de service CC (V) | 12, 53 |
| Matériau de vis | Acier |
| Couple de serrage max. de fixation du distributeur (NM) | 0,28 |
| Tolérance temps de commutation arrêt | +15 %/-25 % |
| Tolérance de temps de commutation marche | +/-15 % |
| Limitation de température ambiante et de température de fluide | en fonction de la fréquence de commutation |
| Note concernant le fonctionnement | Ne pas exploiter sans débit. |
| Temps de commutation arrêté à 4 bar et 24 V à l'état neuf (MS) | 0,5, 1 |
| Temps de commutation arrêté à 4 bar et 48 V à l'état neuf (MS) | 0,4, 0,8 |
| fb4699620a8bb616e6813d14b5cf823c_MS | 1,4 |
| Temps de commutation arrêté à 4 bar et 12 V à l'état neuf (MS) | 0,6 |
| Temps de commutation arrêté à 0,5 bar et 24 V à l'état neuf (MS) | 0,7, 0,9 |
| 35b5f4851f895973fc8200c472133c7f_MS | 1,3 |
| 1cf62bd7627740037932f10c1cbde5b4_MS | 0,5 |
| 2c8d7df6290ff8dc55a71e92ac3e1468 | Fonctionnement uniquement avec câble de liaison MHJ9-KMH-... |
| 13f1b1706d5ce605781173f668a5dcf5_OHM | 5 |
| 63a51e14e9a689544e9f61ff8ce04a18_GC | 120 |
| 56f9ba29635f6d67fce9fea7d509c425 | S3 15 % 20 min en cas de montage en batterie, S3 50 % 20 min sur distributeur individuel |
| Série | MHJ9 |
| Type de produit | électrodistributeur |
