MS12-EE-G-V24 Distributeur de mise en circuit FESTO 541496
Voir les documents
Voir les détails techniques
Références
H2501000275
Web : A700-A148282
Fabricant : 541496
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.

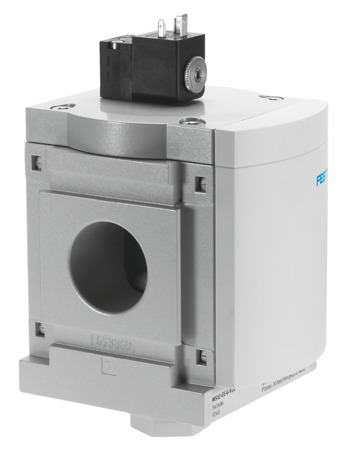

Distributeur de mise en circuit MS12-EE-G-V24 Electrique, pour mise en pression et échappement d’installations pneumatiques. Conception=Piston tiroir, Mode d'actionnement=électrique, Fonction d'échappement=non réglable, Commande manuelle auxiliaire=(* bistable, * Monostable), Type de rappel=Ressort mécanique
| Raccord électrique | Forme carrée, selon DIN EN 175301-803 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP65 |
| Température ambiante (GC) | -10, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991308 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites, au choix :, avec accessoires |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 3, 16 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (GC) | -10, 50 |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 25000, 32000 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Montage en batterie |
| Raccord pneumatique 2 | Module de batterie |
| Raccord pneumatique 3 | G1 |
| Alimentation en air de pilotage | interne |
| Chevauchement | recouvrement positif |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | Monostable, bistable |
| Caractéristiques de bobine | 24 V DC : 4,5 W |
| Facteur de marche | 100% |
| Série | MS12 |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
