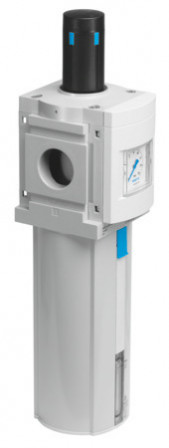

MS12-LFR-G-D7-CUV-LD-AS Filtre-manodétendeur FESTO 537150
Voir les documents
Voir les détails techniques
Références
D2501300599
Web : A700-D091272
Fabricant : 537150
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Filtre-manodétendeur MS12-LFR-G-D7-CUV-LD-AS Pression de sortie maximale 12 bars, filtre 5 µm, avec manomètre, tête de réglage avec verrouillage, cuvette en métal, purgeur de condensats entièrement automatique, sens d'écoulement de gauche à droite. Taille=12, Série=MS, Sécurité d'actionnement=(* Bouton à verrouillage, * avec accessoires, verrouillable), Position de montage=vertical +/- 5°, Finesse du filtre=5 µm
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991587 |
| Structure de construction | Filtre fritté avec séparateur centrifuge, Filtre-manodétendeur avec manomètre, Régulateur à membrane à pilotage direct, avec purgeur de condensats, avec échappement secondaire, modulaire |
| Position de montage | vertical +/- 5° |
| Mode de fixation | Pose de conduites, au choix :, avec équerre-support |
| Pression de service (BAR) | 2, 12 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:-], Gaz inertes |
| Température du fluide (GC) | 5, 60 |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 11000, 14000 |
| Remarque sur le fluide d'exploitation/commande | Huile d'ester < 0,1 mg/m³, selon ISO 8573-1:2010 [-:-:2] |
| Raccord pneumatique 1 | Interne |
| Raccord pneumatique 2 | interne |
| Température de stockage (GC) | -10, 60 |
| Matériau joints d'étanchéité | NBR |
| Taille | 12 |
| Matériau diaphragme | NBR |
| Série | MS |
| Finesse de filtration (MIM) | 5 |
| Matériau du filtre | Bronze fritté |
| Purgeur de condensats | Automatique, Manuelle monostable |
| Classe de pureté de l'air en sortie | Air comprimé selon ISO8573-1:2010 [6:4:4] |
| Volume max. de condensats (ML) | 400 |
| Matériau de cuve | Alliage d'aluminium corroyé |
| Matériau ressort | Acier à ressort |
| Matériau de l'obturateur | PA |
| Fonction du régulateur | Avec reflux, Pression de sortie constante, avec compensation de la pression d'alimentation, avec échappement secondaire |
| Plage de réglage de pression (BAR) | 0.5, 12 |
| Sécurité anti-déclenchement | Bouton tournant avec verrouillage, avec accessoires verrouillables |
| Indicateur de pression | avec manomètre |
| Hystérésis max. de pression (BAR) | 0,4 |
| Protection de la cuve | Intégrée sous forme de cuve métallique |
| Matériau d'élément de commande | POM, Renforcé de polyamide |
| Matériau du support de filtre | POM |
| Degré de séparation du condensat (%) | 75 |
| Taille des pores (MIM) | 5 |
| Matériau clapet de séparation | POM |
| Débit d'échappement secondaire (L2) | 500 |
| Matériau du poussoir du distributeur | Acier inoxydable fortement allié, Alliage d'aluminium corroyé, NBR |
| Matériau de rondelle-ressort | POM |
| Matériau du regard de la cuve métallique | PC |
| Matériau du disque de stabilisation | POM |
| Série | MS12 |
