MS4N-FRM-FRZ Bloc de distribution FESTO 554101
Référence web : A700-D076001
Référence fabricant : 554101
Référence fabricant : 554101

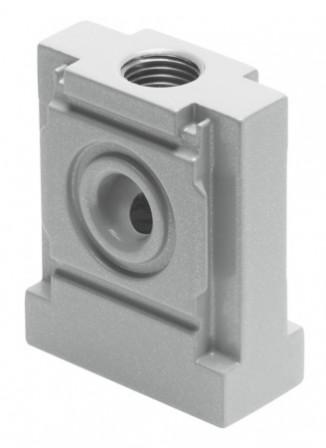

MS4N-FRM-FRZ Bloc de distribution
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Bloc de distribution MS4N-FRM-FRZ Convient comme piece intermédiaire entre deux manodétendeurs. Position de montage=indifférent, Conception=Module de dérivation, Pression de service=0 - 14 bar, Débit nominal normal dans le sens de l'écoulement principal 1->2=4050 l/min, Débit nominal normal en sortie vers le haut=3250 l/min
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991510 |
| Structure de construction | Module de dérivation |
| Position de montage | Indifférente |
| Pression de service (BAR) | 0, 14 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 3 | 1/4 NPT |
| Température de stockage (GC) | -10, 60 |
| Raccord pneumatique 4 | 1/4 NPT |
| Certification | c UL us - Recognized (OL) |
| Débit nominal normal dans le sens de l'écoulement principal 1->2 (L2) | 4050 |
| Débit nominal normal en sortie vers le haut (L2) | 3250 |
| Débit nominal normal en sortie vers le bas (L2) | 2900 |
| Série | MS4 |
Produits similaires
<
>
| Débit nominal normal en sortie vers le haut (l/min) | Matériau joints | Taille | Raccord pneumatique 2 | Raccord pneumatique 1 | Type de produit | Série | Largeur nominale DN | Pression de service (BAR) | Conception | Fluide de service | Température du fluide (°C) | Raccord pneumatique 3 | Raccord pneumatique 4 | Débit nominal normal dans le sens de l'écoulement principal 1->2 (l/min) | Débit nominal normal en sortie vers le bas (l/min) | Matériau corps | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MS4-FRM-FRZ Bloc de distribution FESTO 549336
Référence web : A700-D097540
Référence : D2501001668 |
Bloc de distribution | MS4 | 0, 14 | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | G1/4 | ||||||||||||
MS6-FRM-FRZ Bloc de distribution FESTO 549337
Référence web : A700-A219964
Référence : C2505300046 |
Bloc de distribution | MS6 | 0, 20 | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | G1/2 | ||||||||||||
MS4-FRM-1/4 Module de dérivation FESTO 529555
Référence web : A700-A072246
Référence : 250100703 |
Module de dérivation | MS4 | 0, 14 | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | G1/4 | ||||||||||||
MS4-FRM-1/4-Y Module de dérivation FESTO 529556
Référence web : A700-A287881
Référence : 250531034 |
Module de dérivation | MS4 | 0, 12 | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | G1/4 | ||||||||||||
|
MS4-FRM-1/4-Y-Z Module de dérivation FESTO 529557
Référence web : A700-D091358
|
Module de dérivation | MS4 | 0, 12 | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | G1/4 | ||||||||||||
|
MS4-FRM-1/4-Z Module de dérivation FESTO 529558
Référence web : A700-A618295
Référence : K2501000368 |
Module de dérivation | MS4 | 0, 14 | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | G1/4 | ||||||||||||
|
MS4-FRM-1/8 Module de dérivation FESTO 529559
Référence web : A700-A347116
Référence : H2501001110 |
Module de dérivation | MS4 | 0, 14 | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | G1/4 | ||||||||||||
MS6-FRM-1/2 Module de dérivation FESTO 529853
Référence web : A700-A168947
Référence : 250104558 |
Module de dérivation | MS6 | 0, 20 | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | G1/2 | ||||||||||||
|
MS6-FRM-1/2-Y Module de dérivation FESTO 529854
Référence web : A700-A215992
Référence : B2505300024 |
Module de dérivation | MS6 | 0, 12 | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | G1/2 | ||||||||||||
|
MS6-FRM-1/2-Y-Z Module de dérivation FESTO 529855
Référence web : A700-D091630
|
Module de dérivation | MS6 | 0, 12 | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes | G1/2 |
