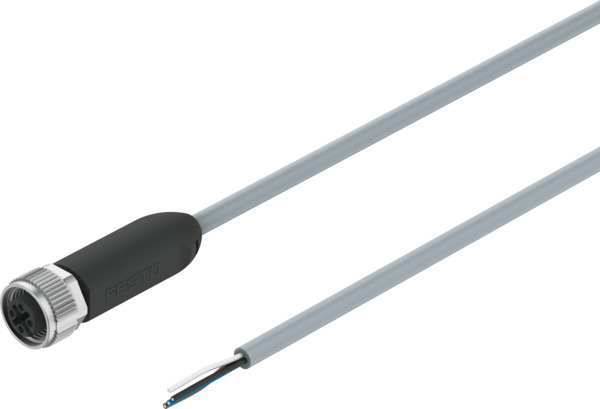

NEBA-M12G5-U-10-N-LE4 Câble de liaison FESTO 8078241
Référence web : A700-G543064
Référence fabricant : 8078241
Référence fabricant : 8078241
NEBA-M12G5-U-10-N-LE4 Câble de liaison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP68, IP69K |
| Température ambiante (GC) | -40, 85 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS, Selon la directive européenne relative aux basses tensions |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour les équipements électriques |
| Note sur le matériau | Conforme à RoHS, Exempt d'ester phosphorique, Exempt de composants halogénés, Sans HCFC, sans cadmium |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Température de stockage (GC) | -25, 55 |
| Matériau joints d'étanchéité | FPM |
| Certification | c UL us - Listed (OL) |
| Conforme à la norme | EN 61076-2-101, EN 61984 |
| Aptitude à la production de batteries Li-ion | Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan |
| Plage de tension de service CC (V) | 0, 250 |
| Plage de tension de service CA (V) | 0, 250 |
| Intensité maximale admissible à 40 °C (A) | 4 |
| Résistance à la tension de choc (KV) | 2,5 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Alliage de cuivre doré |
| Humidité relative de l'air | max. 93 % à 40 °C |
| Couleur du boîtier | noir |
| Certificat de l'organisme d'émission | UL E253748 |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Longueur de câble (M) | 10 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Conseils d’utilisation | Conforme aux exigences des normes IEC 61010-1 et 61010-2-202, notamment pour les distributeurs à commande électrique Festo., Pour l'alimentation des vannes à commande électrique Festo, seuls des circuits à énergie limitée avec un courant maximal de 4 A so |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Note sur la température ambiante | -40 - 50 °C pour les applications UL |
| Diamètre de câble (MM) | 4,5 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 5 |
| Raccord électrique 1, pôles/fils connectés | 4 |
| Raccord électrique 1, schéma de câblage | 991861 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 4 |
| Raccord électrique 2, pôles/fils connectés | 4 |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles/adapté aux robots, ignifuge et auto-extinguible, résistant à l'abrasion, à faible adhérence |
| Rayon de courbure, câblage mobile (MM) | 46 |
| Composition du câble | 4 x 0,25 mm² |
| Section nominale du fil (I2) | 0,25 |
| Extrémités de fils | Coupure franche, Gaine retirée |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -20, 85 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PP |
| Raccord électrique 1, type de fixation | Verrouillage à vis, surplat 13 à six pans et moletage longitudinal, orientable |
| Connexion électrique 1, type de fixation compatible | Compatible avec le verrouillage à vis pivotant/non pivotant |
| Conditions d'essai de câble | Chaîne porte-câble : > 5 millions de cycles, rayon de courbure 28 mm, Conditions de test sur demande, Résistance à la flexion alternée : > 50 000 cycles, rayon de courbure 5 mm, Résistance à la torsion : > 300 000 cycles, ±270°/0,1 m |
| Matériau de verrouillage à vis | Zinc moulé sous pression, nickelé |
| Utilisation à l'extérieur | Sites avec influence climatique directe en plein air classe D1 selon IEC 60654-1 |
| Fréquence de raccordement | 100 |
| Propriétés particulières | Résistant aux UV, Résistant à l’huile, résistant aux lubrifiants réfrigérants, résistant aux microbes, résistant à l'hydrolyse, résistant à l'ozone |
| Rayon de courbure, câblage fixe (MM) | 14 |
| Note sur le niveau de pollution | À l’état monté |
| Note concernant la plage de tension de service CC | 0 - 30 °V pour les applications UL |
| Note concernant la plage de tension de service CA | 0 - 30 °V pour les applications UL |
| Note concernant l'intensité maximale admissible à 40 °C | Tenir compte de la dépréciation |
| Catégorie de surtension | II |
| Altitude de fonctionnement nominale | <= 2 000 m NHN |
| Note concernant les conditions de test des câbles | testé à 23 °C |
| Usage normal | Le câble de liaison relie les appareils de terrain (capteurs, actionneurs) aux commandes. |
| Raccord électrique 1, affectation des broches | Broche 1 = BN, Broche 2 = WH, Broche 3 = BU, Broche 4 = BK |
| Raccordement électrique 1, affichage | sans |
| Raccord électrique 2, affectation des broches | Broche 1 = BN, Broche 2 = WH, Broche 3 = BU, Broche 4 = BK |
| Raccordement électrique 2, affichage | sans |
| Note relative à la température ambiante en cas de pose mobile du câble | -20 - 50 °C pour les applications UL |
| Note sur la température de stockage | à court terme pour le transport dans l'emballage -40 ... 85 °C |
| Série | NEBA |
