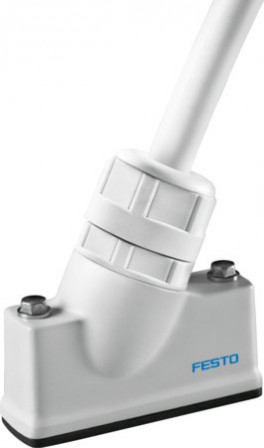

NEBC-C-S1WA9HS-K-10-N-B-LE5-PT-S10 Câble de liaison FESTO 2376020
Voir les documents
Voir les détails techniques
Références
Web : A700-D076644
Fabricant : 2376020
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Câble de liaison NEBC-C-S1WA9HS-K-10-N-B-LE5-PT-S10 Câble de liaison NEBC-C-S1WA9HS-K-10-N-B-LE5-PT-S10 Conception facilitant le nettoyage; Connecteur femelle Sub-D; Coudé 45°; 9 pôles/fils; Câble PVC; Standard; 10 m; Extrémité nue; 5 pôles/fils; Interface I-port; IP65/IP67/IP69K
| Degré de protection | IP65, IP67, IP69K |
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 3 - Effets de corrosion forts |
| Température de stockage (GC) | -20, 40 |
| Matériau joints d'étanchéité | EPDM |
| Selon la norme | DIN 47100 |
| Plage de tension de service CC (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 5,2 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Bronze doré |
| Matériau de vis | Acier inoxydable |
| Couleur du boîtier | Gris |
| Raccord électrique 1, connectique | Sub-D |
| Longueur de câble (M) | 10 |
| Matériau de gaine du câble | PVC |
| Protocole | I-Port |
| Diamètre de câble (MM) | 6.5 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 9 |
| Raccord électrique 1, pôles/fils connectés | 5 |
| Raccord électrique 1, schéma de câblage | 995638 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 5 |
| Caractéristiques des câbles | Standard |
| Rayon de courbure, câblage mobile (MM) | 78 |
| Composition du câble | 5 x 0,5 mm² |
| Section nominale du fil (I2) | 0,5 |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 60 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PVC |
| Raccord électrique 1, type de fixation | 2x vis 4-40 UNC, Avec joint d'étanchéité |
| Raccordement du câble de protection | non disponible |
| Tolérance diamètre de câble | ± 0,1 mm |
| Fréquence de raccordement | 50 |
| Propriétés particulières | Facile à nettoyer |
| Rayon de courbure, câblage fixe (MM) | 26 |
| Type de produit | Câble de liaison |
| Série | NEBC |
