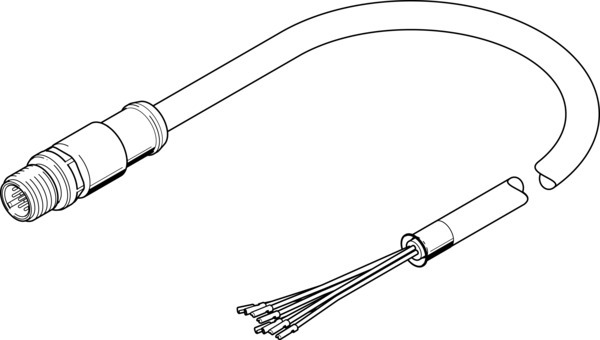

NEBS-SM12G12-E-5-N-LE12 Câble de liaison FESTO 3947395
Référence web : A700-D076661
Référence fabricant : 3947395
Référence fabricant : 3947395
NEBS-SM12G12-E-5-N-LE12 Câble de liaison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble de liaison NEBS-SM12G12-E-5-N-LE12 Câble de liaison NEBS-SM12G12-E-5-N-LE12 Connecteur mâle M12 (codage A); Droit; 12 pôles/fils; Câble TPE-U(PUR); Compatibilité avec la chaîne porte-câbles; 5 m; Extrémité nue; 12 pôles/fils
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP67 |
| Température ambiante (GC) | -5, 70 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Conforme à la norme | EN 61076-2-101 |
| Plage de tension de service CC (V) | 0, 30 |
| Plage de tension de service CA (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 1,5 |
| Résistance à la tension de choc (KV) | 0,5 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Laiton, doré |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Longueur de câble (M) | 5 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Diamètre de câble (MM) | 6.5 |
| Désignation du câble | avec accessoires |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur mâle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 12 |
| Raccord électrique 1, pôles/fils connectés | 12 |
| Raccord électrique 1, schéma de câblage | 995669 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 12 |
| Raccord électrique 2, pôles/fils connectés | 12 |
| Caractéristiques des câbles | compatible avec la chaîne porte-câbles |
| Rayon de courbure, câblage mobile (MM) | 65 |
| Composition du câble | 12 x 0,25 mm² |
| Section nominale du fil (I2) | 0,25 |
| Extrémités de fils | Coupure franche |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 70 |
| Couleur de gaine de câble | Noir |
| Raccord électrique 1, type de fixation | Verrouillage à vis hexagonale, surplat 13 |
| Conditions d'essai de câble | Conditions de test sur demande |
| Matériau de verrouillage à vis | Zinc moulé sous pression, nickelé |
| Fréquence de raccordement | 100 |
| Rayon de courbure, câblage fixe (MM) | 32 |
| Type de produit | Câble de liaison |
| Série | NEBS |
