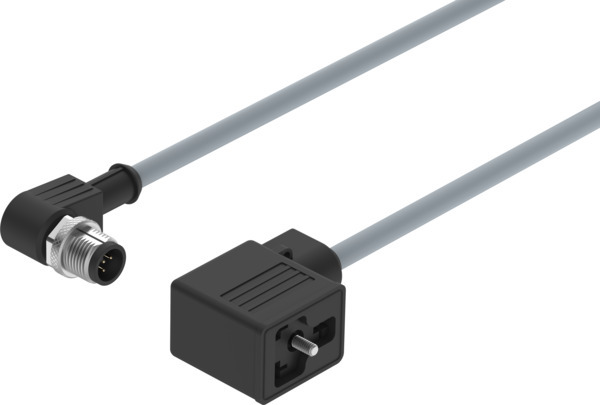

NEBV-B2W3F-P-K-0.3-N-M12W3 Câble de liaison FESTO 3679773
Référence web : A700-D076668
Référence fabricant : 3679773
Référence fabricant : 3679773
NEBV-B2W3F-P-K-0.3-N-M12W3 Câble de liaison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble de liaison NEBV-B2W3F-P-K-0.3-N-M12W3 Câble de liaison NEBV-B2W3F-P-K-0.3-N-M12W3 Connecteur femelle, forme B (11 mm); Coudé; 3 pôles/fils; LED d'état du signal, AC; Circuit de protection; Câble TPE-U(PUR); Standard; 0,3 m; 0,75 mm²; Connecteur mâle M12 (codage A); Coudé; 3 pôles/fils; IP67
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Tension de service nominale CA (V) | 24 |
| Degré de protection | IP67 |
| Température ambiante (GC) | -25, 80 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Certification | c CSA us (OL) |
| Plage de tension de service CC (V) | 18, 30 |
| Plage de tension de service CA (V) | 18, 30 |
| Intensité maximale admissible à 40 °C (A) | 4 |
| Résistance à la tension de choc (KV) | 0,8 |
| Degré d'encrassement | 3 |
| Matériau d'écrou-raccord | Nickelé, Zinc moulé sous pression |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | Plan de pose de type B conforme aux standards industriels 11 mm |
| Longueur de câble (M) | 0.3 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Diamètre de câble (MM) | 5.9 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 3 |
| Raccord électrique 1, pôles/fils connectés | 3 |
| Raccord électrique 1, schéma de câblage | 995628 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur mâle |
| Raccord électrique 2, technologie de raccordement | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique 2, nombre de pôles/fils | 5 |
| Raccord électrique 2, pôles/fils connectés | 3 |
| Caractéristiques des câbles | Standard |
| Composition du câble | 3 x 0,75 mm² |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -25, 80 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PP |
| Témoin d'état de commutation | LED jaune |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | coudée |
| Raccord électrique 2, schéma de câblage | 995711 |
| Raccord électrique 1, type de fixation | sur électrodistributeur avec vis centrale M3 |
| Raccordement du câble de protection | Disponible |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,3 mm |
| Fonctions supplémentaires | Circuit de protection |
| Raccord électrique 2, type de fixation | Verrouillage à vis hexagonale, surplat 13 |
| Série | NEBV |
| Type de produit | Câble de liaison |
