NEBV-C1SW2L-P-K-2.5-N-LE2-S9 Câble de liaison FESTO 8032623
Référence web : A700-D092638
Référence fabricant : 8032623
Référence fabricant : 8032623

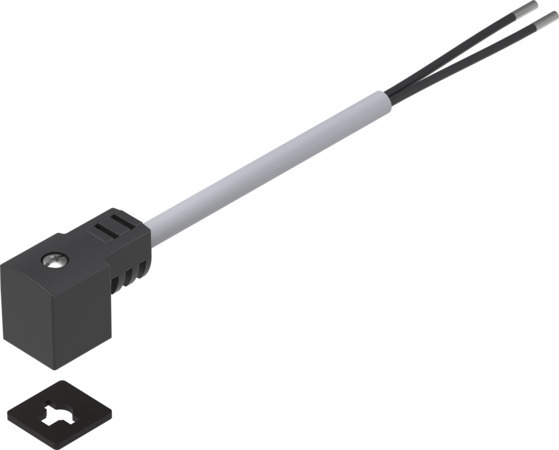

NEBV-C1SW2L-P-K-2.5-N-LE2-S9 Câble de liaison
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Câble de liaison NEBV-C1SW2L-P-K-2.5-N-LE2-S9 Câble de liaison NEBV-C1SW2L-P-K-2.5-N-LE2-S9 Connecteur femelle forme C (boîtier étroit); Coudé; 4 pôles/fils; LED d'état du signal, DC; Circuit de protection; Câble PVC; Pour applications statiques; 2,5 m; 0,75 mm²; Extrémité nue; 2 pôles/fils; IP65/IP67
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -20, 70 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U (PU) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 3 - Effets de corrosion forts |
| Matériau joints d'étanchéité | HNBR |
| Plage de tension de service CC (V) | 20.4, 26.4 |
| Intensité maximale admissible à 40 °C (A) | 6 |
| Résistance à la tension de choc (KV) | 2,4 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Alliage de cuivre, étamé |
| Matériau de vis | Acier inoxydable |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | Plan de pose type C selon EN 175301-803 |
| Longueur de câble (M) | 2.5 |
| Matériau de gaine du câble | PVC |
| Protection contre l'inversion de polarité | bipolaire |
| Diamètre de câble (MM) | 5.2 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle, mince |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, pôles/fils connectés | 2 |
| Raccord électrique 1, schéma de câblage | 995797 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 2 |
| Raccord électrique 2, pôles/fils connectés | 2 |
| Caractéristiques des câbles | Standard |
| Rayon de courbure, câblage mobile (MM) | >= 52 mm |
| Composition du câble | 2 x 0,75 mm² |
| Section nominale du fil (I2) | 0,75 |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 70 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PVC |
| Raccord électrique 1, type de fixation | sur électrodistributeur avec vis centrale M2,5 |
| Raccordement du câble de protection | non disponible |
| Témoin d'état du signal | LED jaune |
| Raccord électrique 1, note concernant le départ de câble | orientable sur 180° |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,1 mm |
| Fonctions supplémentaires | Circuit de protection |
| Fréquence de raccordement | 50 |
| Type de produit | Câble de liaison |
| Série | NEBV |
