NECV-S1W37 Capot FESTO 545974

Référence web : A700-D076744
Référence fabricant : 545974

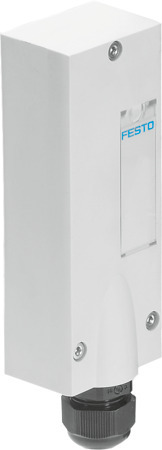

NECV-S1W37 Capot

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Capot NECV-S1W37 Pour terminaux de distributeurs VTSA et VTSA-F, pour confectionnement en interne sans câbles. Domaine d'application=Uniquement pour terminal de distributeurs VTSA/VTSA-F à connecteur multipôle, Connexion électrique 1, fonction=Côté appareils de terrain, Connexion électrique 1, modèle=en angle, Connexion électrique 1, type de connexion=Connecteur femelle, Connexion électrique 1, départ de câble=coudé

Documentations techniques

Fiche technique Fiches technique

Détails techniques

Degré de protection	IP65, NEMA 4
Température ambiante (GC)	-5, 50
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	PA
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Plage de tension de service CC (V)	0, 30
Intensité maximale admissible à 40 °C (A)	2
Résistance à la tension de choc (KV)	1
Raccord électrique 1, connectique	Sub-D
Presse-étoupe	M20x1,5
Diamètre de câble (MM)	5, 13
Raccord électrique 1, fonction	Côté appareils de terrain
Raccord électrique 1, conception	carrée
Raccord électrique 1, type de raccord	Connecteur femelle
Raccord électrique 1, départ de câble	coudé
Raccord électrique 1, nombre de pôles/fils	37
Raccord électrique 1, pôles/fils connectés	37
Raccord électrique 1, schéma de câblage	995644
Raccord électrique 2, technologie de raccordement	Contacts sertis
Section nominale du fil (I2)	0,08, 0,5
Note sur le degré de protection	à l'état monté
Raccord électrique 1, type de fixation	3x vis M4
Domaine d'application	Uniquement pour terminal de distributeurs VTSA/VTSA-F à connecteur multipôle
Série	NECV
Type de produit	Capot
