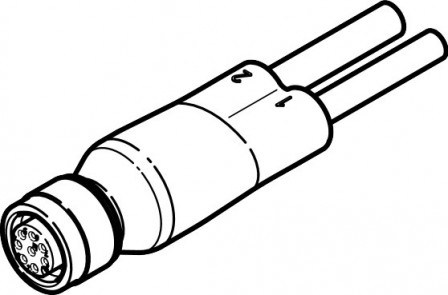

NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 Câble DUO

Accessoires

NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2 Câble DUO FESTO 2903567

Voir les documents Voir les détails techniques

Références

Web : A700-D092672

Fabricant : 2903567

Documents

Détails techniques

Degré de protection	IP65, IP67
Température ambiante (GC)	-25, 80
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	TPE-U(PUR)
Marquage CE (voir la déclaration de conformité)	Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS
Structure de construction	Répartiteur en Y avec câble côté appareil de terrain et commande
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Matériau joints d'étanchéité	FPM
Selon la norme	EN 61076-2-101
Plage de tension de service CC (V)	0, 30
Plage de tension de service CA (V)	0, 30
Intensité maximale admissible à 40 °C (A)	2
Résistance à la tension de choc (KV)	0,8
Degré d'encrassement	3
Matériau des contacts à fiche	Laiton, doré
Couleur du boîtier	noir
Raccord électrique 1, connectique	M12x1 codage A selon EN 61076-2-101
Matériau de gaine du câble	TPE-U(PUR)
Désignation du câble	sans porte-étiquette
Raccord électrique 1, fonction	Côté appareils de terrain
Raccord électrique 1, conception	ronde
Raccord électrique 1, type de raccord	Connecteur femelle
Raccord électrique 1, départ de câble	droit
Raccord électrique 1, nombre de pôles/fils	8
Raccord électrique 1, pôles/fils connectés	6
Raccord électrique 1, schéma de câblage	992265
Raccord électrique 2, fonction	Côté commande
Raccord électrique 2, type de connexion	Câble
Raccord électrique 2, technologie de raccordement	extrémité nue
Raccord électrique 2, nombre de pôles/fils	5
Raccord électrique 2, pôles/fils connectés	5
Blindage	oui
Composition du câble	3 x 0,25 mm², 5 x 0,25 mm²
Section nominale du fil (I2)	0,25
Note sur le degré de protection	à l'état monté
Température ambiante en cas de pose mobile du câble (GC)	-5, 80
Couleur de gaine de câble	Noir
Matériau de gaine isolante	PVC
Raccord électrique 1, type de fixation	Verrouillage par vis
Matériau de verrouillage à vis	Laiton, nickelé
Fonctions supplémentaires	Connexion du connecteur et de la commande au manodétendeur proportionnel
Type de répartiteur	1 sur 2
Raccord électrique 3, fonction	Côté appareils de terrain
Raccord électrique 3, type de raccord	Câble
Raccord électrique 3, technologie de raccordement	extrémité nue
Raccord électrique 3, nombre de pôles/fils	3
Raccord électrique 3, pôles/fils connectés	3
Longueur de câble 1 (M)	5
Longueur de câble 2 (M)	5
Diamètre de câble 1 (MM)	5,3
Diamètre de câble 2 (MM)	4,5
Série	NEDU
Type de produit	Câble duo
