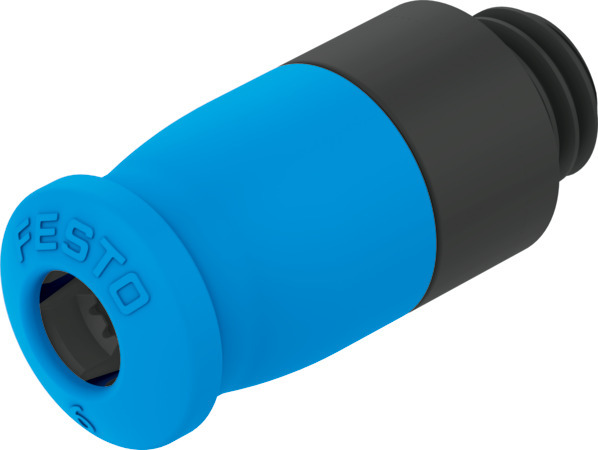

NPKA-D-G18-Q6-P10 Raccord encliquetable FESTO 1243489

Référence web : A700-D076815
Référence fabricant : 1243489

NPKA-D-G18-Q6-P10 Raccord encliquetable

Conditionnement :

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Documentations techniques

Fiche technique Fiches technique Catalogue

Détails techniques

Température ambiante (GC)	-10, 60
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	PA66-GF30
Structure de construction	Principe Push-pull
Position de montage	indifférent
Diamètre nominal (MM)	4
Pression de service (PSI)	-0,095, -0,95, -13,775, 1, 10, 145
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-], Eau conforme à la déclaration du fabricant sur www.festo.com
Note sur le matériau	Conforme à RoHS
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible
Raccord pneumatique 1	Filetage G1/8
Raccord pneumatique 2	pour tuyau de Ø extérieur de 6 mm
Couple de serrage nominal (NM)	1.25
Tolérance du couple de serrage nominal	± 20 %
Taille	Standard
Aptitude alimentaire	voir Informations complémentaires sur les matériaux
Type d'étanchéité sur le tourillon vissé	Anneau d'étanchéité
Taille de fût	10
Couple de serrage max. (NM)	2
Profondeur d'enfoncement du tuyau (MM)	25,8
Note concernant la pression de service	Eau : max. 0,6 MPa à 0 - 50 °C
Matériau du joint fileté	NBR
Matériau douille	POM
Matériau du joint de tuyau	NBR
Série	NPKA
Type de produit	Raccord droit
