NVF3-MOH-5/2-K-1/4-EX Électrodistributeur FESTO 535987
Référence : 250101337
Référence web : A700-A104447
Référence fabricant : 535987
Référence web : A700-A104447
Référence fabricant : 535987

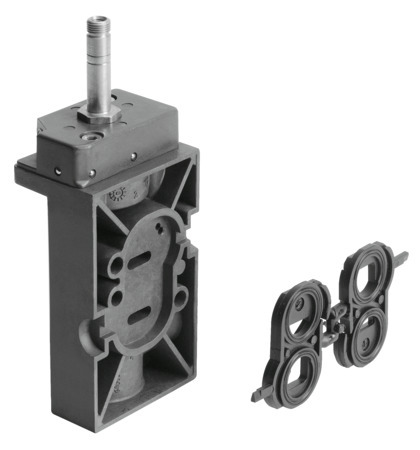

NVF3-MOH-5/2-K-1/4-EX Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur NVF3-MOH-5/2-K-1/4-EX avec plan de pose NAMUR selon VDE/VDI 3845, sans bobine et avec connecteur. Fonction de distributeur=5/2 ou 3/2 monostable, Mode d'actionnement=électrique, Largeur=53 mm, Débit nominal normal=900 l/min, Pression de service MPa=0,2 - 1 MPa
Détails techniques
| Température ambiante (GC) | -5, 40 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Marquage CE (voir la déclaration de conformité) | selon la directive européenne relative à la protection antidéflagrante (ATEX) |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK EX |
| Symbole | 991831 |
| Structure de construction | Siège de clapet |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | sur barrette de raccordement |
| Diamètre nominal (MM) | 7 |
| Fonction de distributeur | 5/2 ou 3/2 monostable |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | 2, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 40 |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 900 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | Plan de pose NAMUR |
| Raccord pneumatique 3 | G1/4 |
| Largeur (MM) | 53 |
| Chevauchement | recouvrement négatif |
| Temps de commutation désactivé (MS) | 100 |
| Temps de commutation activé (MS) | 50 |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | Monostable, bistable |
| Valeur b | 0.33 |
| Raccord pneumatique 4 | Plan de pose NAMUR |
| Raccord pneumatique 5 | G1/4 |
| Valeur C (LSB) | 4,2 |
| Raccord d'échappement d'air de pilotage 84 | M5 |
| Conforme à la norme | VDI/VDE 3845 (NAMUR) |
| Raccord de trou de ventilation | Interne |
| Catégorie ATEX gaz | II 2G |
| Mode de protection contre l’inflammation gaz | Ex h IIC T6 Gb |
| Température ambiante Ex | -5 °C <= Ta <= +40 °C |
| Homologation, protection antidéflagrante, hors UE | Niveau de protection du matériel Db (GB), Niveau de protection du matériel Gb (GB) |
| Catégorie ATEX poussière | II 2D |
| Mode de protection contre l'inflammation de poussière | Ex h IIIC T70°C Db |
| Série | NVF3 |
| Type de produit | électrodistributeur |
