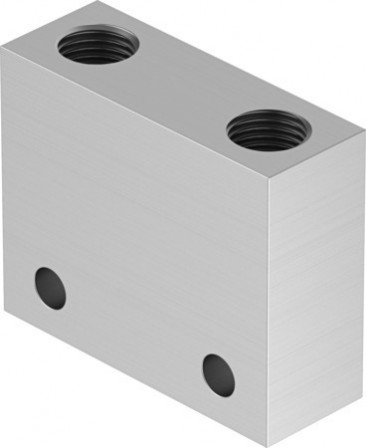

OS-1/4-NPT Cellule OU FESTO 10413
Référence web : A700-D077014
Référence fabricant : 10413
Référence fabricant : 10413
OS-1/4-NPT Cellule OU
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991102 |
| Position de montage | Indifférente |
| Mode de fixation | avec trou débouchant |
| Diamètre nominal (MM) | 6,5 |
| Fonction de distributeur | Fonction OU |
| Pression de service (BAR) | 1, 10 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:-:-] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1170 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | 1/4 NPT |
| Raccord pneumatique 2 | 1/4 NPT |
| Raccord pneumatique 3 | 1/4 NPT |
| Matériau joints d'étanchéité | NBR |
| Série | LK |
