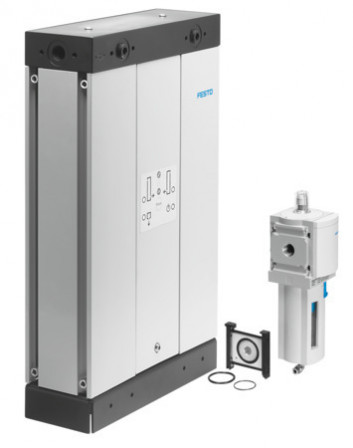

PDAD-13-G3/8 Déshydrateur à adsorption FESTO 552171
Référence : H2505300474
Référence web : A700-A566115
Référence fabricant : 552171
Référence web : A700-A566115
Référence fabricant : 552171
PDAD-13-G3/8 Déshydrateur à adsorption
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Déshydrateur à adsorption PDAD-13-G3/8 pour un air comprimé sec et exempt de particules. Position de montage=(* vertical, * Horizontal), Conception=Déshydrateur à adsorption régénéré à froid, Pression d'entrée 1=4 - 16 bar, Symbole KC=KC-EMV, Marque CE (voir déclaration de conformité)=(* selon la directive européenne sur les équipements sous pression, * selon la directive européenne CEM, * selon la directive européenne sur les équipements basse tension)
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65 |
| Température ambiante (GC) | 5, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne relative aux basses tensions |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les équipements électriques |
| Symbole | 992135 |
| Structure de construction | déshydrateur à adsorption à régénération à froid |
| Position de montage | Horizontal, vertical |
| Mode de fixation | avec accessoires |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [6:4:4] |
| Température du fluide (GC) | 2, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible, pas d'eau sous forme liquide |
| Raccord pneumatique 1 | G3/8 |
| Raccord pneumatique 2 | G3/8 |
| Température de stockage (GC) | -20, 60 |
| Pression d’alimentation 1 (BAR) | 4, 16 |
| Degré d'encrassement | 2 |
| Raccord électrique 1, connectique | Plan de pose de type C conforme aux standards industriels 9,4 mm |
| Classe de pureté de l'air en sortie | Air comprimé selon ISO 8573-1:2010 [2:1:2] à -70°C, Air comprimé selon ISO 8573-1:2010 [2:2:2] à -40°C |
| Marquage KC | KC-CEM |
| Raccord électrique 1, fonction | Alimentation électrique AC |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, nombre de pôles/fils | 3 |
| Raccord électrique 1, pôles/fils connectés | 2 |
| Raccord électrique 2, fonction | Alimentation électrique DC |
| Raccord électrique 2, type de connexion | Connecteur femelle |
| Raccord électrique 2, technologie de raccordement | Plan de pose de type C conforme aux standards industriels 9,4 mm |
| Raccord électrique 2, nombre de pôles/fils | 4 |
| Raccord électrique 2, pôles/fils connectés | 2 |
| Classe de protection | II |
| Puissance absorbée à 24 VCC (W) | 9,6 |
| Puissance absorbée en 230 VAC (D46) | 16 |
| Point de rosée sous pression (GC) | -40 |
| Point de rosée sous débit réduit (GC) | -70 |
| Catégorie de surtension | II |
| Série | PDAD |
| Type de produit | Déshydrateur à adsorption |
