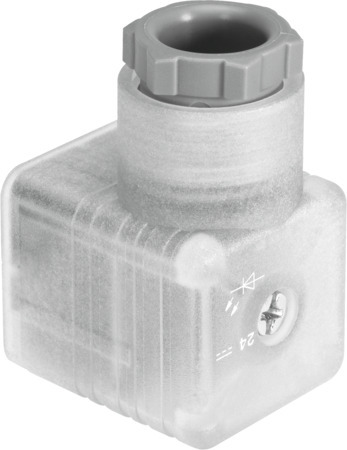

PEV-1/4-WD-LED-230 Connecteur coudé

PEV-1/4-WD-LED-230 Connecteur coudé FESTO 164275

Voir les documents Voir les détails techniques

Références

H2500100610

Web : A700-A222905

Fabricant : 164275

Documents

Description

Connecteur coudé PEV-1/4-WD-LED-230 pour pressostat, avec LED. Agrément=RCM Mark, Témoin d'état de commutation=LED jaune, Mode de fixation=à trou débouchant, Connexion électrique=(* à 4 pôles, * Connecteur femelle coudé), Plage de tension de service CC=<= 180 V

Détails techniques

Degré de protection	IP65
Température ambiante (GC)	-40, 80
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	Renforcé de PA6
Marquage CE (voir la déclaration de conformité)	Selon la directive européenne RoHS, Selon la directive européenne relative aux basses tensions
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS, selon les prescriptions UK pour les équipements électriques
Mode de fixation	à trou débouchant
Note sur le matériau	Conforme à RoHS
Conforme à la norme	EN 175301-803
Plage de tension de service CC (V)	<= 180 V
Plage de tension de service CA (V)	<= 230 V
Intensité maximale admissible à 40 °C (A)	8
Diamètre de câble autorisé (MM)	11, 4,5
Section de raccordement (I2)	0,25, 1,5
Matériau des contacts à fiche	Laiton, Nickelé, Étamé
Couleur du boîtier	transparent
Raccord électrique 1, connectique	Plan de pose type A sur la base de EN 175301-803
Note sur la température ambiante	Respecter le derating
Presse-étoupe	Pg11
Raccord électrique 1, fonction	Côté appareils de terrain
Raccord électrique 1, conception	carrée
Raccord électrique 1, type de raccord	Connecteur femelle
Raccord électrique 1, nombre de pôles/fils	4
Raccord électrique 1, pôles/fils connectés	4
Raccord électrique 2, fonction	Côté commande
Raccord électrique 2, technologie de raccordement	Borne à vis
Raccord électrique 2, nombre de pôles/fils	5
Raccord électrique 2, pôles/fils connectés	5
Note sur le degré de protection	à l'état monté
Témoin d'état de commutation	LED jaune
Raccord électrique 1, type de fixation	Vis centrale M3
Sortie de câble	coudé
Série	PEV
Type de produit	Connecteur coudé
