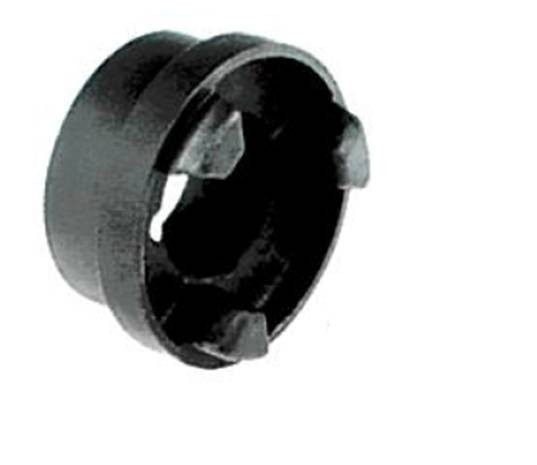

PLATEAU HRC180 TYPE H POUR 2517 HRC180H

Référence : F2400100186
Référence web : A922-A205963
Référence fabricant : HRC180H

PLATEAU HRC180 TYPE H POUR 2517

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Accouplements robustes pour applications courantes. Alignement simple et rapide à la règle grâce au diamètre extérieur usiné. Transmission sécurisée même en cas de destruction du flector. Trois combinaisons possibles de montage: FF, FH et HH. J est le jeu à prévoir pour passer la clef nécessaire au montage/démontage des moyeux.

Détails techniques

Taille	180
Moyeu	2517
Alésage max, (mm)	60
Couple nominal (Nm)	950
c	34,5
D	46,5
De	180
B (mm)	125
E	77
F (mm)	73
G (mm)	49
J	48
désalignement radial	0,4
désalignement angulaire	1°
désalignement axial	1,1
Moment d'inertie	434
Rigidité torsion Nm/°	240

Produits similaires

	Taille	Moyeu	Alésage max, (mm)	Préalésage H9	B (mm)	c	D	E	F (mm)	G (mm)	De	désalignement radial	désalignement angulaire	désalignement axial	Moment d'inertie	Rigidité torsion Nm/°
PLATEAU HRC070 TYPE B PREALESE HRC070B Référence web : A922-A266763 Détails Ajouter dans une liste	70		32	8	60	20	23,5	31	25	18	69	0,3	1°	0,2	8,5	10,2
PLATEAU HRC090 TYPE B PREALESE HRC090B Référence web : A922-A346695 Référence : K2400100034 Détails Ajouter dans une liste	90		42	10	70	26	30	32	30,5	22,5	85	0,3	1°	0,5	11,5	25,5
PLATEAU HRC110 TYPE B PREALESE HRC110B Référence web : A922-A364392 Référence : H2400100161 Détails Ajouter dans une liste	110		55	10	100	37	45	45	45	29	112	0,3	1°	0,6	40	48
PLATEAU HRC130 TYPE B PREALESE HRC130B Référence web : A922-A284455 Référence : H2400100116 Détails Ajouter dans une liste	130		60	15	105	39	47,5	50	53	36	130	0,4	1°	0,8	78	84
PLATEAU HRC150 TYPE B PREALESE HRC150B Référence web : A922-A182826 Référence : F2400100145 Détails Ajouter dans une liste	150		70	20	115	46	56	62	60	40	150	0,4	1°	0,9	181	176
PLATEAU HRC180 TYPE B PREALESE HRC180B Référence web : A922-A255154 Référence : C2400100169 Détails Ajouter dans une liste	180		80	25	125	58	70	77	73	49	180	0,4	1°	1,1	434	240
PLATEAU HRC230 TYPE B PREALESE HRC230B Référence web : A922-A255156 Détails Ajouter dans une liste	230		100	25	155	77	90	99	85,5	59,5	225	0,5	1°	1,3	1200	336
PLATEAU HRC280 TYPE B PREALESE HRC280B Référence web : D856-A102219 Référence : D2400100003 Détails Ajouter dans une liste	280		115	30	206	90	105,5	119	105,5	74,5	275	0,5	1°	1,7	4450	960
PLATEAU HRC070 TYPE H POUR 1008 HRC070H Référence web : A922-A270965 Référence : 240012214 Détails Ajouter dans une liste	70	1008	25		60	20	23,5	31	25	18	69	0,3	1°	0,2	8,5	10,2
PLATEAU HRC090 TYPE H POUR 1108 HRC090H Référence web : A922-A464130 Référence : F2400100652 Détails Ajouter dans une liste	90	1108	28		70	19,5	23,5	32	30,5	22,5	85	0,3	1°	0,5	11,5	25,5
