QBL-3/8-5/16-U Raccord coudé FESTO 533299
Référence web : A700-D077831
Référence fabricant : 533299
Référence fabricant : 533299

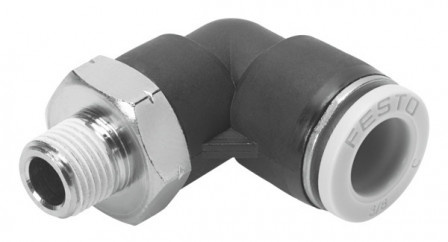

QBL-3/8-5/16-U Raccord coudé
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Raccord coudé QBL-3/8-5/16-U Raccord coudé QBL-3/8-5/16-U Forme coudée; Avec six pans extérieur; Filetage NPT 3/8; Pour tuyau de Ø extérieur de 5/16 in; Quantité par paquet 5 unités
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Laiton nickelé, PBT |
| Structure de construction | Principe Push-pull |
| Position de montage | Indifférente |
| Mode de fixation | Tête hexagonale 11/16 |
| Diamètre nominal (IN) | 5,994 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | Filetage NPT 3/8 |
| Raccord pneumatique 2 | pour tuyau de Ø extérieur 5/16" |
| Pression de service sur la plage de température totale (PSI) | 0,095, 0,95, 1, 10, 13,775, 145 |
| Taille | Standard |
| Type d'étanchéité sur le tourillon vissé | Revêtement |
| Modèle | Forme coudée |
| Taille de fût | 5 |
| Couple de serrage max. (FLB) | 22 |
| Matériau du joint fileté | PTFE |
| Matériau du joint de tuyau | NBR |
| Température ambiante (Fahrenheit) (FA) | 32, 140 |
| Couleur de la bague de démontage | gris |
| Matériau de la bague de démontage | POM |
| Matériau collier de serrage | Acier inoxydable fortement allié |
| Série | QB |
