QBL-M5-1/4-U-M Raccord coudé FESTO 533231
Référence web : A700-D077833
Référence fabricant : 533231
Référence fabricant : 533231

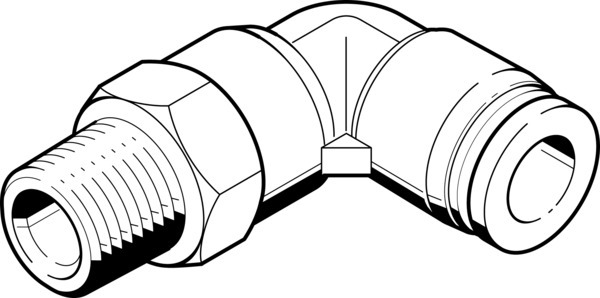

QBL-M5-1/4-U-M Raccord coudé
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Raccord coudé QBL-M5-1/4-U-M Raccord coudé QBL-M5-1/4-U-M Forme coudée; Avec six pans extérieur; Filetage M5; Pour tuyau de Ø extérieur de 1/4 in; Quantité par paquet 10 unités
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | PBT |
| Mode de fixation | Tête hexagonale, surplat 12 |
| Diamètre nominal (IN) | 2,489 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | Filetage M5 |
| Raccord pneumatique 2 | pour tuyau de Ø extérieur 1/4" |
| Pression de service sur la plage de température totale (PSI) | 0,095, 0,95, 1, 10, 13,775, 145 |
| Couple de serrage nominal (NM) | 0,5 |
| Tolérance du couple de serrage nominal | ± 10 % |
| Taille | Standard |
| Type d'étanchéité sur le tourillon vissé | Anneau d'étanchéité |
| Modèle | Forme coudée |
| Taille de fût | 10 |
| Classification maritime | Voir certificat |
| Matériau du joint fileté | NBR |
| Température ambiante (Fahrenheit) (FA) | 32, 140 |
| Couleur de la bague de démontage | gris |
| Matériau de la bague de démontage | POM |
| Matériau collier de serrage | Acier inoxydable fortement allié |
| Série | QB |
